CKJ3-200A/2KV
ckj3-200真空接触器

  主要技术参数

名称

单位

数值

额定工作电压(Ue)

V

2000

额定工作电流(Ie)

A

200

额定频率(fr)

Hz

50

额定接通能力

A

12Ie(AC-4)

额定分析能力

A

10Ie(AC-4)

工频耐受电压

相对地

kV

4.2

真空断口

kV

10

雷电冲击耐受电压

kV

8

控制电路

额定电压(Us)

V

220

额定功率(Ps)电保持

VA

≤250/40(吸合/保持)

辅助电路

形式



1a+1b

额定值



AC380V/5A

控制电路、辅助电路对地工频耐受电压

kV

2

额定操作频率

长期

次/h

600

短期

次/h

2000

机械寿命

万次

30

电寿命

万次

10(AC-3)、6(AC-4)

机械特性

合闸时间

ms

≤200

固有分闸时间

ms

≤160

三相不同期

ms

≤3

合闸弹跳

ms

≤10

注:额定控制电压亦可按用户需要定制。

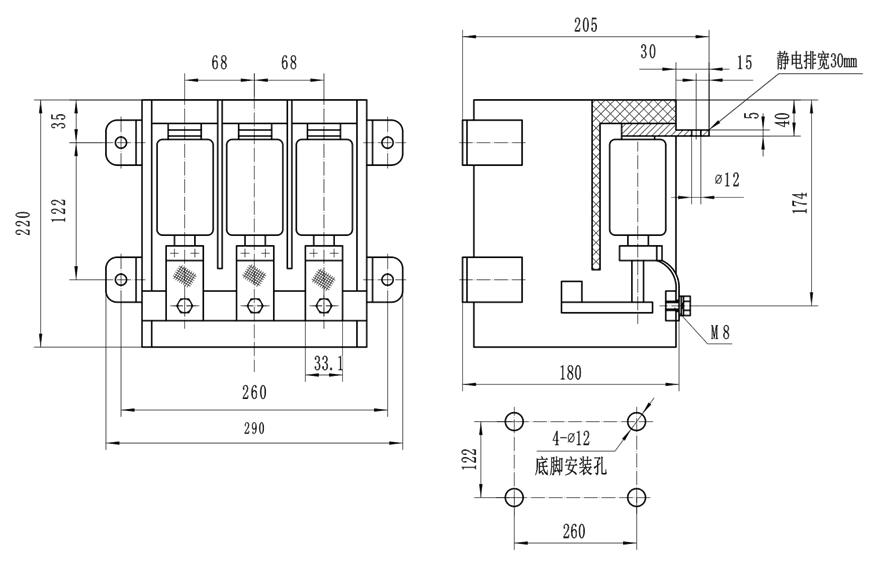

ckj3-200真空接触器外形尺寸及安装图

ckj3-200真空接触器外形尺寸及安装图
