高压隔离开关
|
|
|
|
|
|
|
GN9-3.6/S200-5
|
SGN9-3.6/S200-5
|
|
|
|
|
GN8-3.6/S400-20
|
GN10-7.2/400-20
|
|
| |
|
| |
GN9-3.6/S200-5户内单向隔离开关，适用于3600V等级的电器控制柜中，起到隔离电路的作用，主要用于石油、化工等领域。
SGN9-3.6/S200-5户内双向隔离开关，用于3600V等级的电器控制柜中，起到隔离电路、电路接地或电路换相的作用。
GN16-7.2/400-20户内高压隔离开关，GN16户内高压隔离开关仅用于额定7.2KV及以下的电压、频率50HZ/60HZ、额定电流400A的三相交流电力系统中，起到隔离电路的作用，只能在空载情况下操作。 |
|
| |
|
型号
|
额定
电压
|
额定
电流
|
额定短时
耐受电流
|
额定峰值
耐受电流
|
额定短路
持续时间
|
外形尺寸
|
安装尺寸
|
配用手柄
|
|
GN9-3.6/S200-5
|
3600
|
200
|
2
|
5
|
2
|
320*224*175
|
184*100
|
HD12-200
|
|
SGN9-3.6/S200-5
|
3600
|
200
|
2
|
5
|
2
|
300*260*175
|
230*100
|
HD13-200
|
|
GN8-3.6/S400-20
|
3600
|
400
|
8
|
20
|
4
|
480*248*170
|
370*175
|
|
| |
|
|
|
|
|
|
|
|
|
型号
|
额定
电压
|
额定
电流
|
额定短时
耐受电流
|
机械寿命(次)
|
额定短路
持续时间
|
外形尺寸
|
安装尺寸
|
重量(KG)
|
|
GN10-7.2/400-20
|
7200
|
400
|
20/2
|
2000
|
|
530*360*390
|
|
12
|
|
| |
| GN8-3.6安装尺寸图 |
|
|
| |

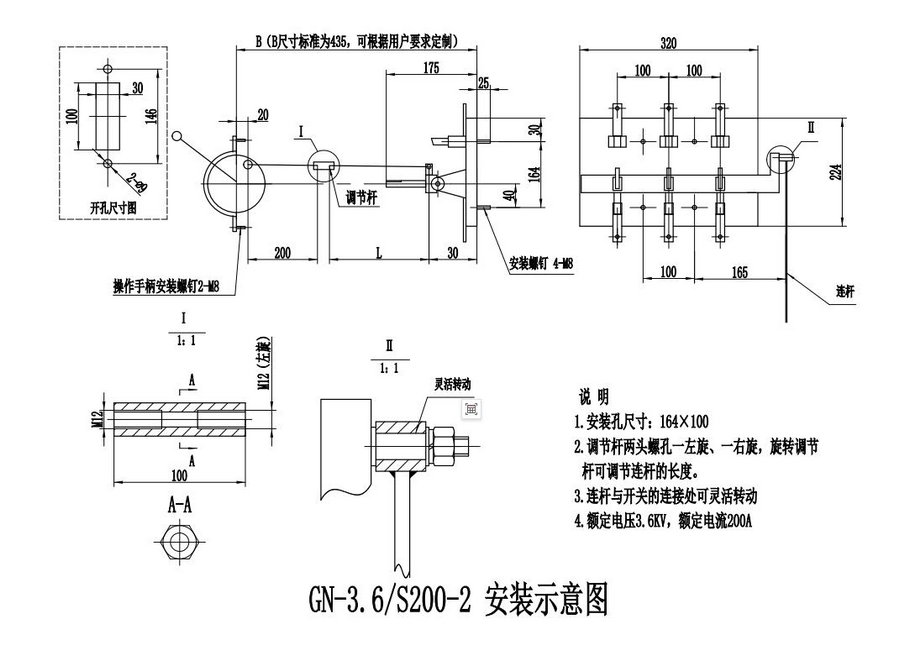

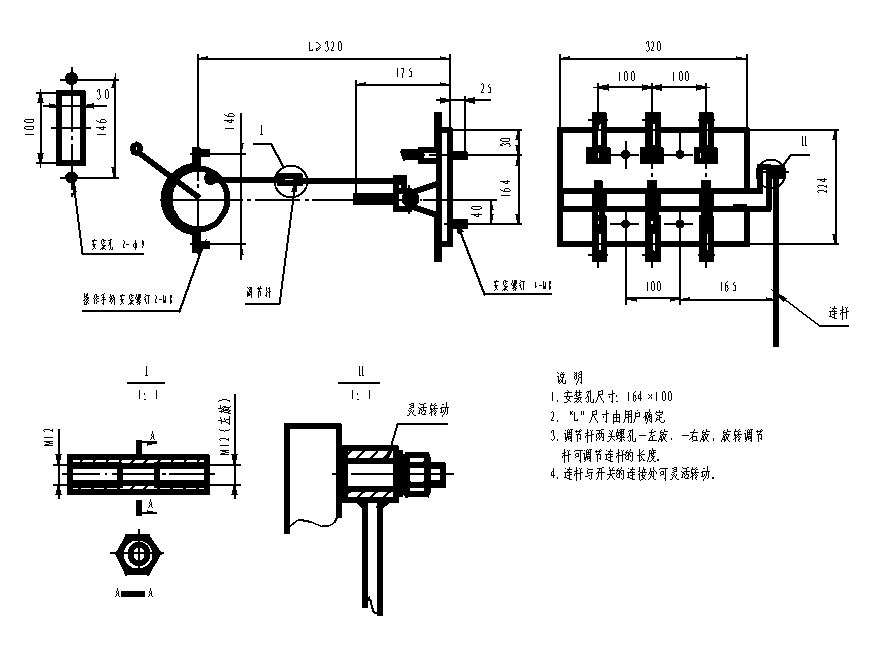

| GN9-3.6安装尺寸图 |
|
|
| |

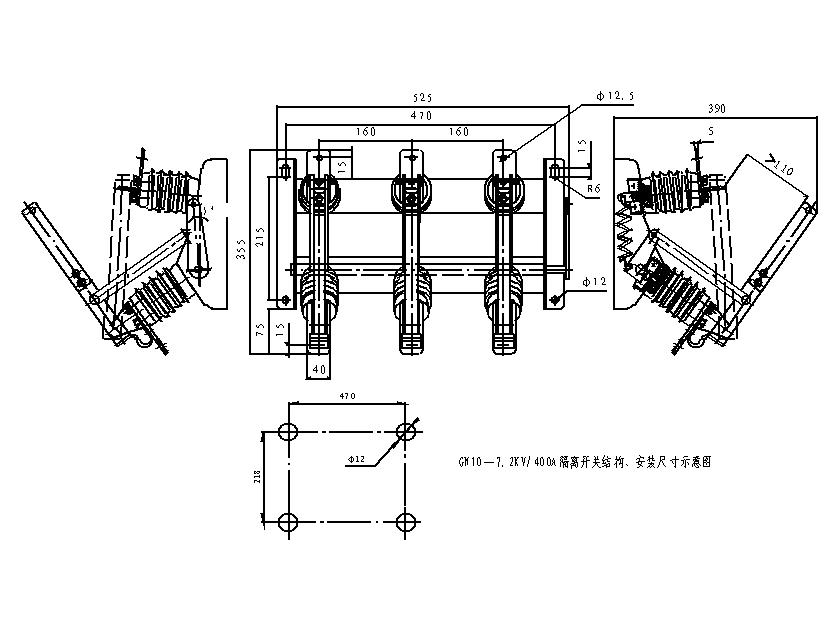

| GN10安装尺寸图 |
|
|
|
