NAL负荷开关
NALF型负荷开关-熔断器组合
NAL型负荷开关(符合IEC 60265-1:1997 GB3804-1990 )
NALF型负荷开关-熔断器组合电器(符合IEC60420:1990 GB16926-1997 )

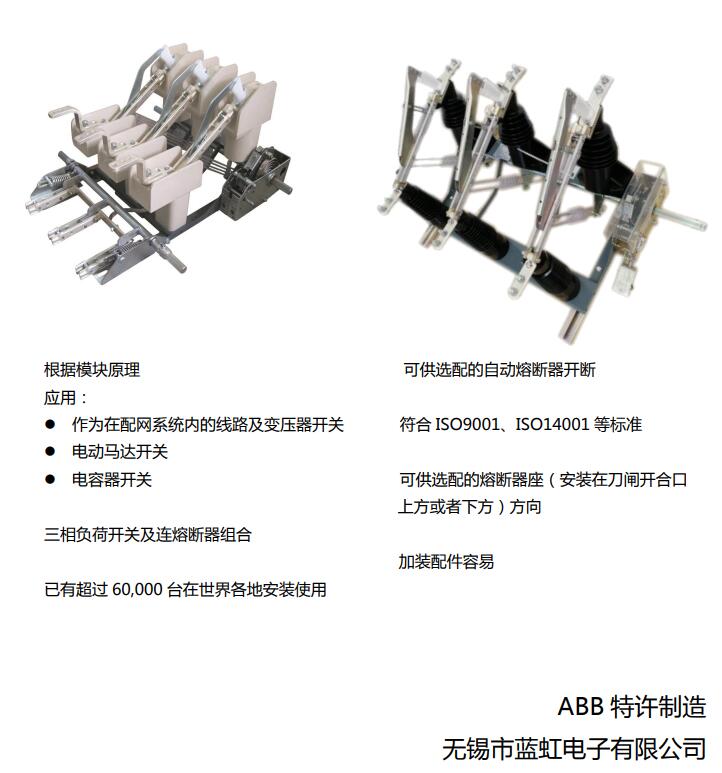

NAL型负荷开关及NALF 型负荷开关-熔断器组合电器,是ABB公司积五十余年负荷开关设计生产经验而推出的压气灭弧和产气灭弧相结合的负荷开关。到目前为止,已有超过600,000 台在世界各地安装使用。
由负荷开关和熔断器组合而成的组合电器,结合了负荷开关和熔断器各自的优点,由负荷开关开断直到其额定开断电流的任何负载电流,通过熔断器及其撞击器操作,开断直到组合电器额定短路开断电流的任何过电流。产品主要应用于:1.作为在配网系统内的线路及变压器开关。2.电动马达开关。3.电容器开关。
用途有:电缆分段器和变压器开关 \电动机开关(与电动机熔断器CMF配套使用) \投切电容器组 \作为组装开关柜的元件 \在负荷开关柜内使用 \紧凑变电站和箱变 \在公共事业和工业里应用.
生产厂商:中国无锡市蓝虹电子有限公司(ABB特许制造)
     波兰ABB工厂制造

无锡市蓝虹电子有限公司为ABB中压开关技术合作工厂,提供NAL系列负荷开关及负荷开关-熔断器组合电器(含原装进口产品)的生产、推广、销售、产品方案设计、产品维护等服务。


NAL12 / NALF12系列 (IEC标准)
NAL12 / NALF12系列 (GB标准)
NAL17.5/NALF17.5系列
(IEC标准)
NAL24 / NALF24系列
NAL36 / NALF36系列

NAL12

NAL12

NAL24

NAL36

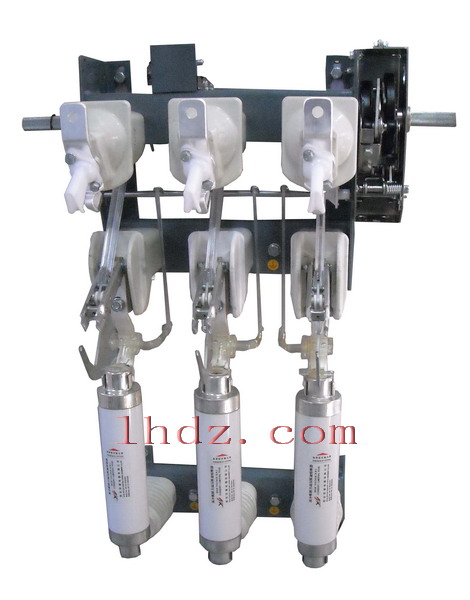

NALF12

NALF12

NALF24

NALF36
点击图片放大
NAL12 型式试验报告
点击图片放大
NALF12 型式试验报告
点击图片放大
NAL36 型式试验报告
点击图片放大
NALF36 型式试验报告
点击图片放大
NAL24 型式试验报告

ABB技术授权证书

NAL负荷开关型式检验报告

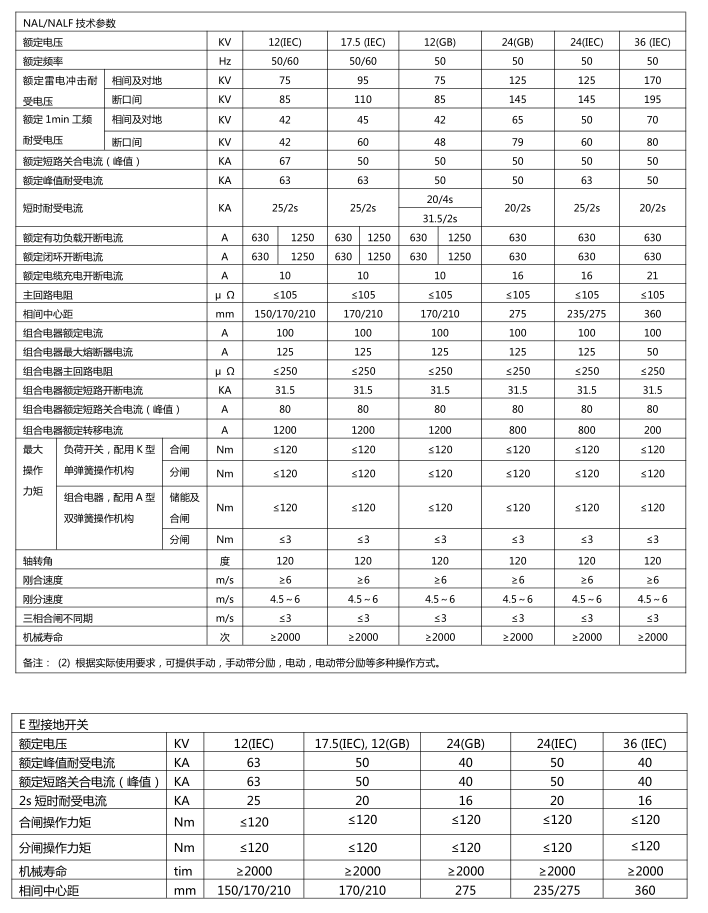

NAL/NALF技术参数

额定电压

KV

12(IEC)

17.5 (IEC)

12(GB)

24(GB)

36 (IEC)

额定频率

Hz

50/60

50/60

50

50

50

额定雷电冲击耐受电压

相间及对地

KV

75

95

75

125

170

断口间

KV

85

110

85

145

195

额定1min工频耐受电压

相间及对地

KV

42

45

42

65

70

断口间

KV

42

60

48

79

80

额定短路关合电流(峰值)

KA

67

50

50

50

50

额定峰值耐受电流

KA

82

82

50

50

50

短时耐受电流

KA

25/2s

25/2s

20/4s

20/2s

20/2s

31.5/2s

额定有功负载开断电流

A

630

1250

630

1250

630

1250

630

630

额定闭环开断电流

A

630

1250

630

1250

630

1250

630

630

额定电缆充电开断电流

A

10

10

10

16

21

主回路电阻

μ Ω

≤105

≤105

≤105

≤105

≤105

相间中心距

mm

150/170/210
210

170/210

170/210

235/275

360

组合电器额定电流

A

100

100

100

100

100

组合电器最大熔断器电流

A

125

125

125

125

50

组合电器主回路电阻

μ Ω

≤250

≤250

≤250

≤250

≤250

组合电器额定短路开断电流

KA

31.5

31.5

31.5

31.5

31.5

组合电器额定短路关合电流(峰值)

A

80

80

80

80

80

组合电器额定转移电流

A

1200

1200

1200

800

200

最大
操作
力矩

负荷开关,配用K型单弹簧操作机构

合闸

Nm

≤120

≤120

≤120

≤120

≤120

分闸

Nm

≤120

≤120

≤120

≤120

≤120

组合电器,配用A型双弹簧操作机构

储能及合闸

Nm

≤120

≤120

≤120

≤120

≤120

分闸

Nm

≤3

≤3

≤3

≤3

≤3

轴转角

120

120

120

120

120

刚合速度

m/s

≥6

≥6

≥6

≥6

≥6

刚分速度

m/s

4.5~6

4.5~6

4.5~6

4.5~6

4.5~6

三相合闸不同期

m/s

≤3

≤3

≤3

≤3

≤3

机械寿命

≥2000

≥2000

≥2000

≥2000

≥2000

备注:(1) NALF36 只能配装A型双弹簧储能操作机构。
(2) 根据实际使用要求,可提供手动,手动带分励,电动,电动带分励等多种操作方式。



E型接地开关

额定电压

KV

12(IEC)

17.5(IEC), 12(GB)

24(GB)

36 (IEC)

额定峰值耐受电流

KA

40

40

40

40

额定短路关合电流(峰值)

KA

40

40

40

40

2s短时耐受电流

KA

16

16

16

16

合闸操作力矩

Nm

≤120

≤120

≤120

­≤120

分闸操作力矩

Nm

≤120

≤120

≤120

≤120

机械寿命

time

≥2000

≥2000

≥2000

≥2000

相间中心距

mm

150/170/210
210

170/210

275

360

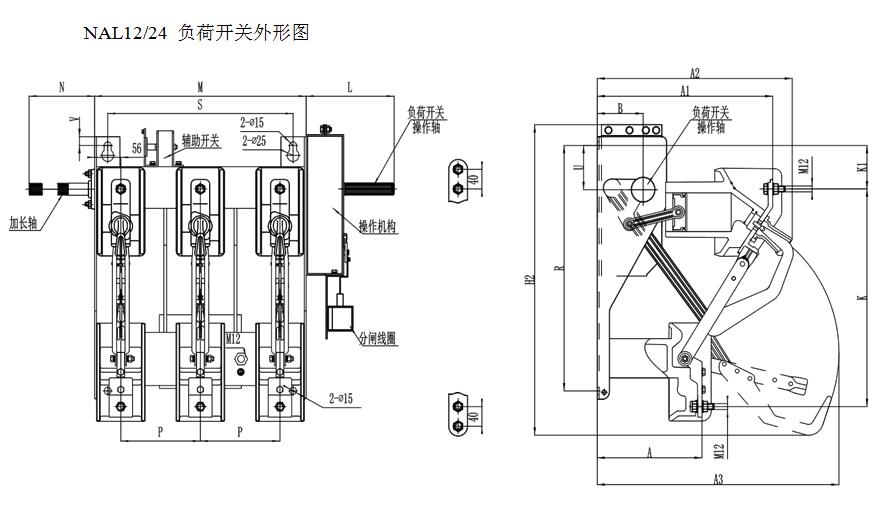

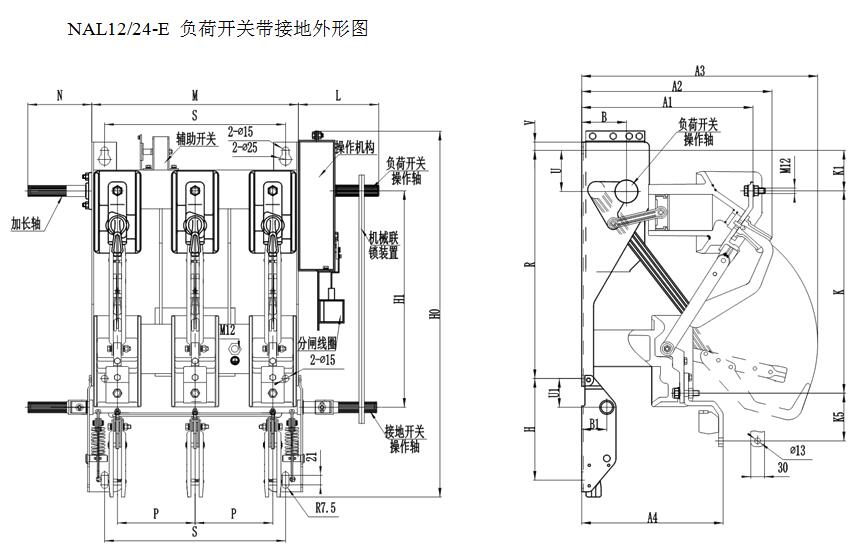

NAL12/24负荷开关外形图

NAL12/24负荷开关外形参数

NAL12/24 负荷开关

型号

A

A1

A2

A3

B

H2

K

K1

M

N

L

P

R

S

U

V

NAL12-K,P=150(IEC)

166

320

362

394

90

510

310

63

42

122

176

150

375

350

75

33

NAL12-A,P=150(IEC)

166

320

362

394

90

510

310

63

42

122

188

150

375

350

75

33

NAL12-K,P=170(IEC)

166

320

362

394

90

510

310

63

452

122

176

170

375

390

75

33

NAL12-A,P=170(IEC)

166

320

362

394

90

510

310

63

452

122

188

170

375

390

75

33

NAL12-K,P=210(IEC)

166

320

362

394

90

510

310

63

532

122

176

210

375

470

75

33

NAL12-A,P=210(IEC)

166

320

362

394

90

510

310

63

532

122

188

210

375

470

75

33

NAL24-K,P=235(IEC)

225

375

418

518

98

633

441

88

582

186

202

235

500

525

90

18

NAL24-A,P=235(IEC)

225

375

418

518

98

633

441

88

582

186

202

235

500

525

90

18

NAL12-K,P=170(GB)

225

375

418

518

98

633

441

88

452

140

176

170

500

396

90

18

NAL12-A,P=170(GB)

225

375

418

518

98

633

441

88

452

140

188

170

500

396

90

18

NAL12-K,P=210(GB)

225

375

418

518

98

633

441

88

532

140

176

210

500

476

90

18

NAL12-A,P=210(GB)

225

375

418

518

98

633

441

88

532

140

176

210

500

476

90

18

NAL24-K,P=275(GB)

225

375

418

518

98

633

441

88

782

170

176

275

500

726

90

18

NAL24-A,P=275(GB)

225

375

418

518

98

633

441

88

782

170

188

275

500

726

90

18



型号

H

H0

H1

A4

B1

U1

K5

NAL12-E 型接地开关(IEC)

220

689

360

245

55

60

130

NAL24-E 型接地开关(IEC)

220

800

473

310

55

63

104

NAL12-E 型接地开关(GB)

220

800

473

310

55

63

104

NAL24-E 型接地开关(GB)

325

930

578

295

55

166

247

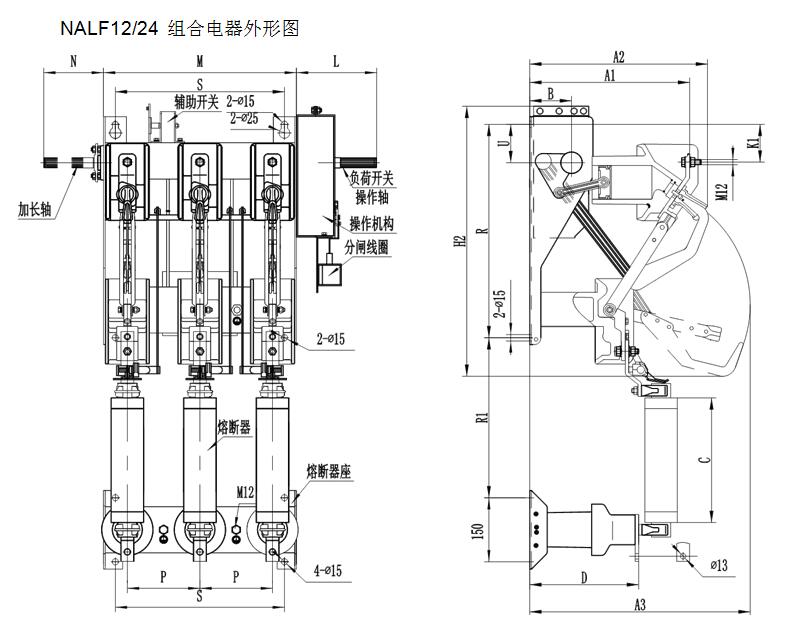

NAL组合电器外形图

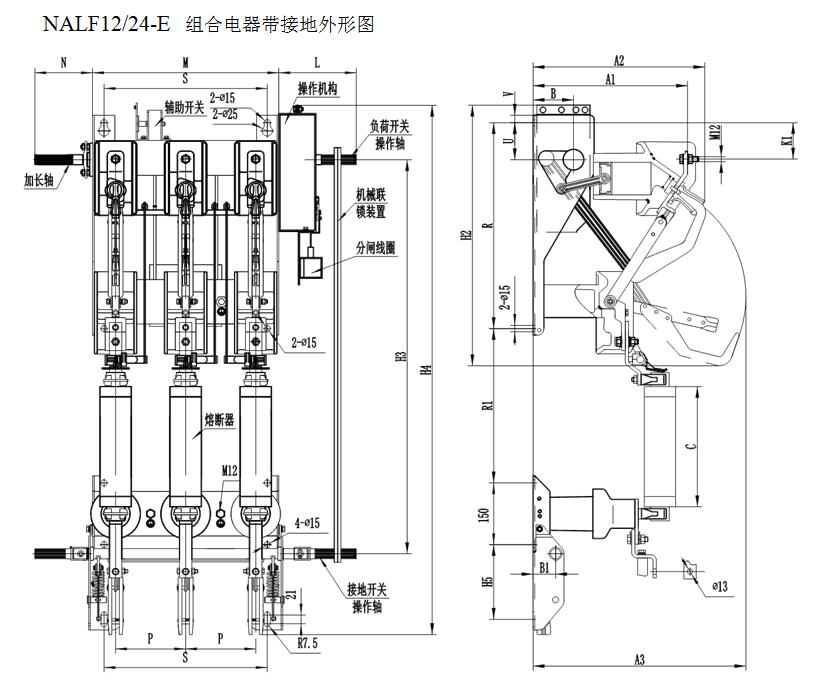

NAL组合电器带接地外形图

NALF12/24 组合电器

型号

熔断器

C

D

R1

kV

长度

NALF12(IEC)

12

292

174

375

NALF24(IEC)

24

442

272

425

NALF12(GB)

12

292

258

375

NALF24(GB)

24

442

363

525


NALF12/24-E 组合电器带接地

型号

H3

H4

H5

NALF12-E(IEC)

871

1200

206

NALF24-E(IEC)

1007

1361

180

NALF12-E (GB)

956

1285

180

NALF24-E (GB)

1108

1466

180

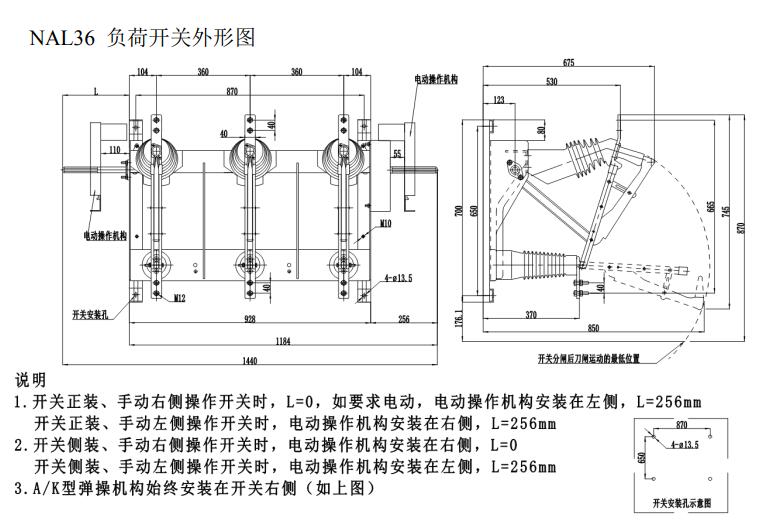

NAL36组合电器外形图

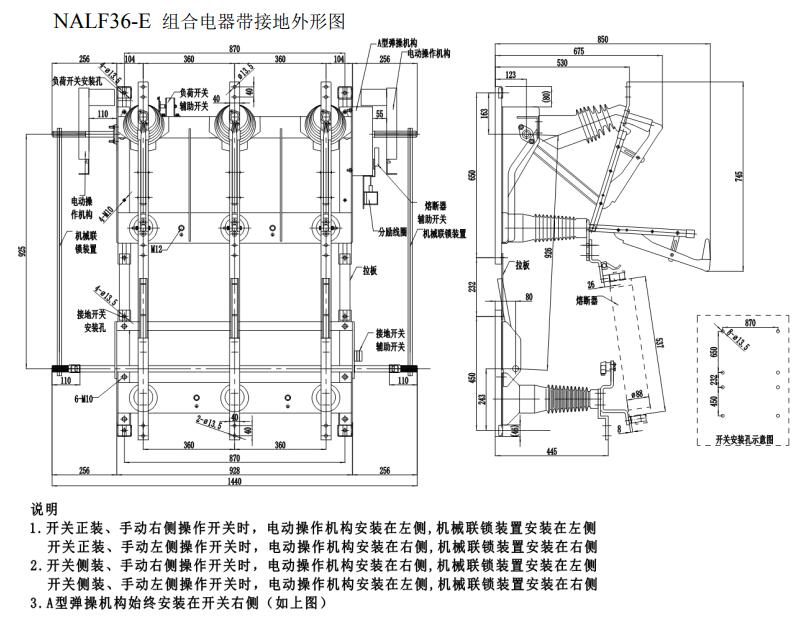

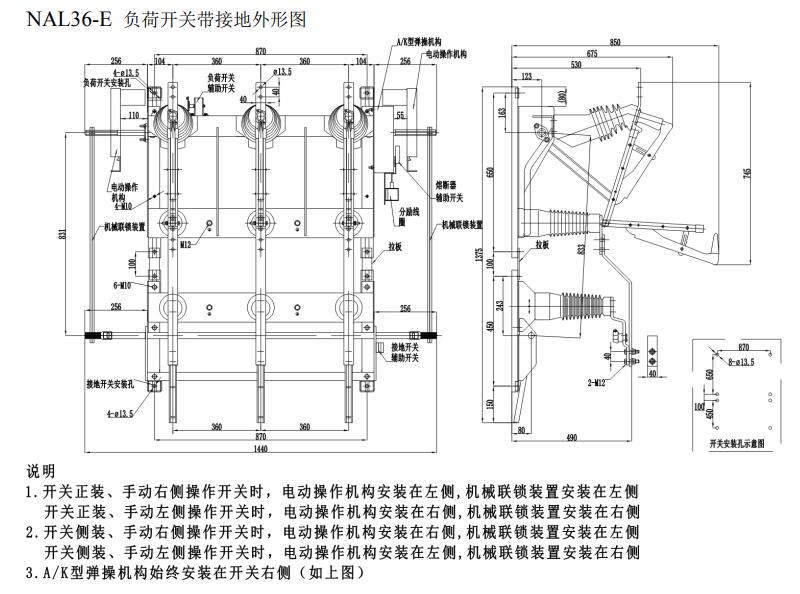

NAL36-e组合电器外形图

NAL36组合电器外形图

NAL36-e组合电器外形图

 手动传动机构图

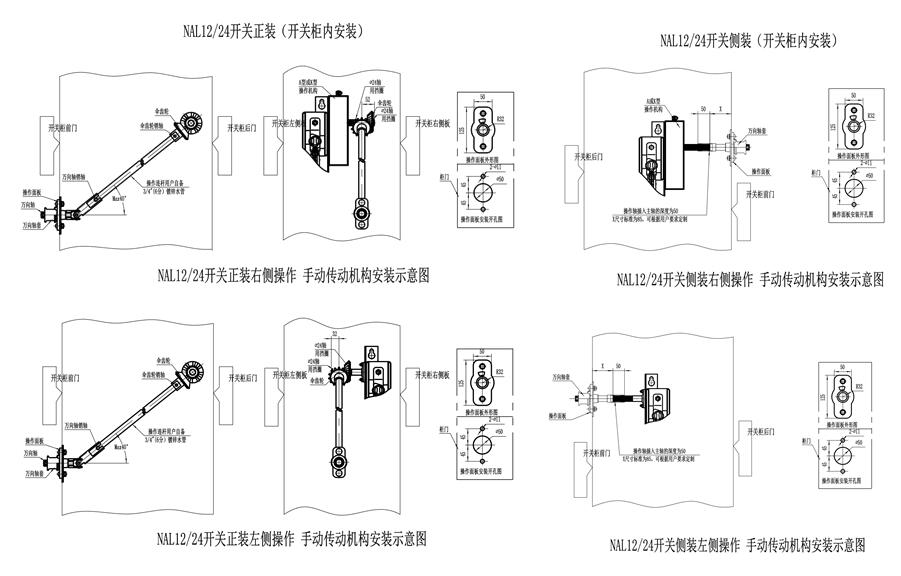

NAL12/24开关安装图

NAL36开关安装图

ABB CFF型高分断能力(HRC)熔断器是按照IEC60282-1进行设计和试验的,适用于户内额定电压12KV、24KV、36KV系统,可与负荷开关、真空接触器配合使用作为电力变压器的过滤或短路保护。
CFF型高压限流熔断器具有以下特点:
低最小开断电流、低功耗、低电弧电压、高开断能力、高限流特性。


变压器容量
(KVA)

变压器初级电压

12KV

24KV

36KV

熔断器额定电流(A)

熔断器额定电流(A)

熔断器额定电流(A)

25

6

6

6

50

10

6

6

75

16

6

6

100

16

10

6

125

16

10

6

160

20

16

10

200

20

16

10

250

25

16

16

315

31.5

20

16

400

40

20

16

500

50

25

25

630

63

31.5

25

800

80

40

25

1000

100

50

40

1250

125

63

40

1600



80
