LHVC7/LHVC12真空接触器
LHVC7/LHVC12真空接触器

  中压电气设备范围内利用真空环境来开断电流被公认为理想开断技术。

  ABB 真空灭弧室,由于其具有卓越的开断能力、极高的可靠性、紧凑的结构以及对环境的友好而倍受用户青睐。在真空技术领域内,ABB 提供的真空灭弧室具有20年以上的应用经验。

  配置ABB原装真空灭弧室制造成的LHVC系列真空接触器,作为新一代的电气控制开关设备,可广泛应用于电厂、高铁、工业控制等领域,确保在恶劣的环境下,依旧保证优异的性能。

  无锡市蓝虹电子有限公司是 ABB 中压开关特许制造基地,由ABB专业技术团队支持,产品工艺与质量秉承ABB一贯严格的标准,通过从ABB集团合作转让的技术及产品,为客户提供前瞻性和创造性的解决方案来满足客户的需求。

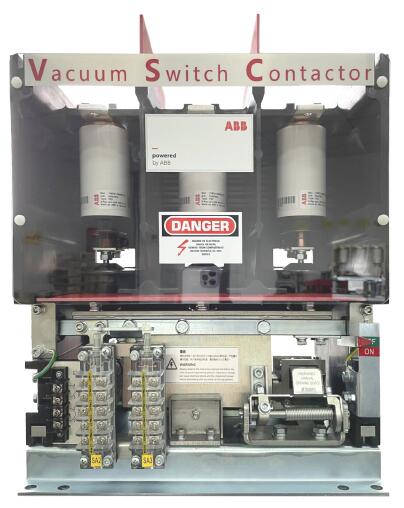

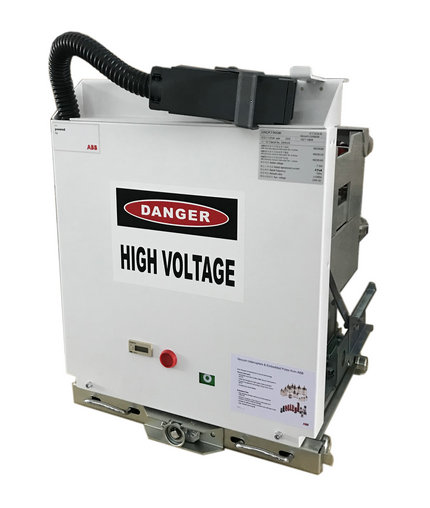

LHVC7/LHVC12真空接触器
LHVC7/LHVC12真空接触器

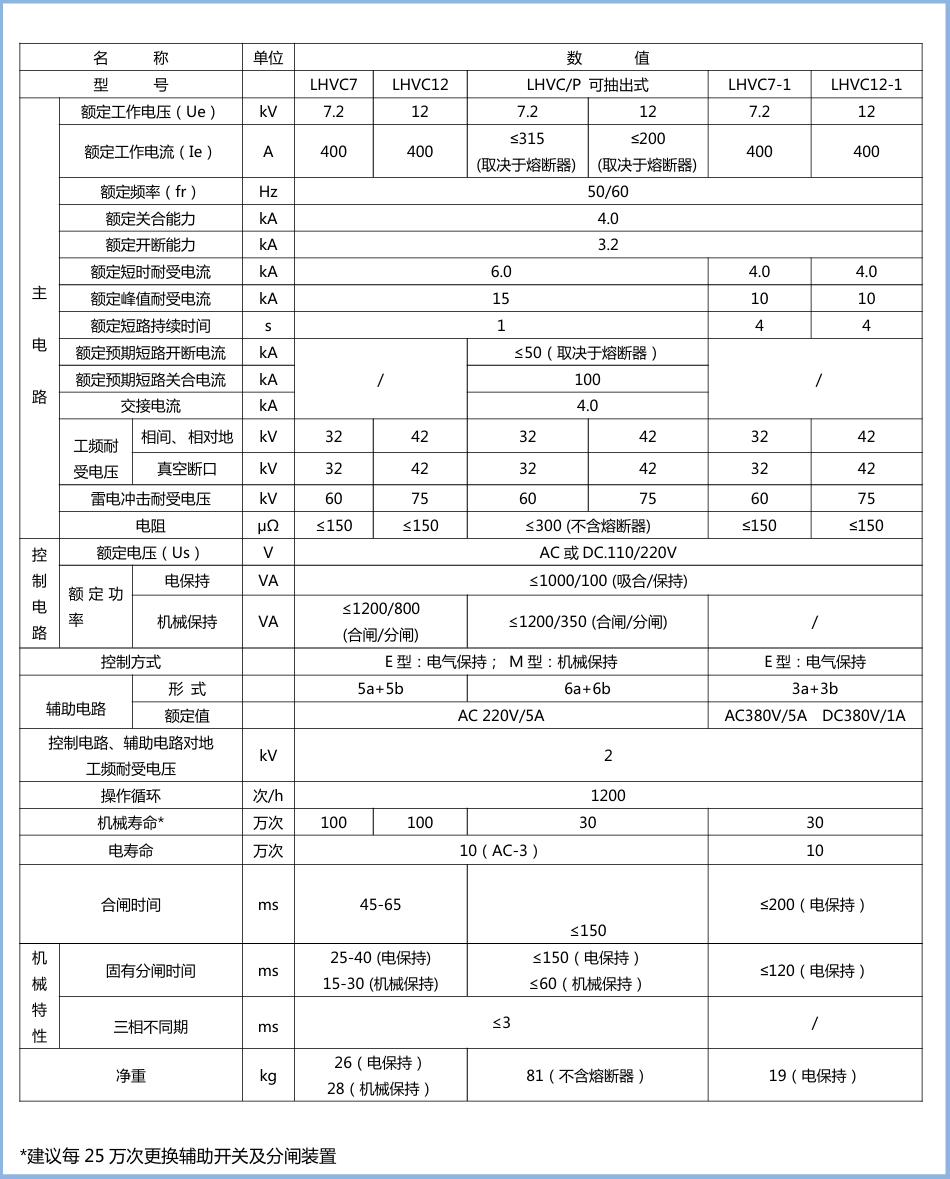

  一、LHVC7/LHVC12真空接触器参数表

名 称

单 位





数 值





LHVC7

LHVC12

LHVC/P





额定工作电压(Ue)

kV

7.2

12

7.2

12

额定工作电流(Ie)

A

400

400

≤315 (取决于熔断器)

≤200 (取决于熔断器)

额定频率(fr)

Hz

50

额定关合能力

kA

4.0

额定开断能力

kA

3.2

额定短时耐受电流

kA

6.0

额定峰值耐受电流

kA

15

额定短路持续时间

s

1

额定预期短路开断电流

kA

/

≤50(取决于熔断器)

额定预期短路关合电流

kA

100

交接电流

kA

4.0

工频耐受电压

相间、相对地

kV

32

42

32

42

真空断口

kV

32

42

32

42

雷电冲击耐受电压

kV

60

75

60

75

电阻

μΩ

≤150

≤150

≤300 (不含熔断器)

控 制电 路

额定电压(Us)

V

AC或DC.110/220

AC或DC.110/220

AC或DC.110/220

额定功率(Ps)

电保持

VA

≤1000/100 (吸合/保持)

机械保持

VA

≤1200/800 (合闸/分闸)

≤1200/350 (合闸/分闸)

辅助电路

形 式



5a+5b

6a+6b

额定值



AC 220V/5A

控制电路、辅助电路对地
工频耐受电压

kV

2

额定操作频率

长期或
机械保持型

次/h

300

短 期

次/h

600

机械寿命

万次

100

100

30

电寿命

万次

10(AC-3)

合闸时间

ms

45-65

≤150

机械
特性

固有分闸时间

ms

25-40 (电保持)
15-30 (机械保持)

≤150(电保持)
≤60(机械保持)

三相不同期

ms

≤3

净重

kg

26(电保持)
28(机械保持)

81(不含熔断器)

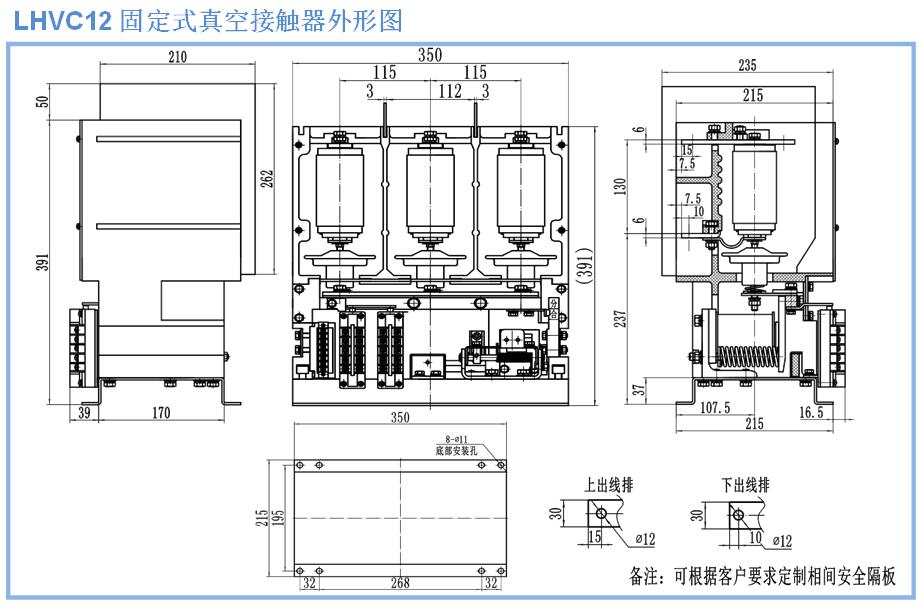

LHVC12真空接触器外形及尺寸图

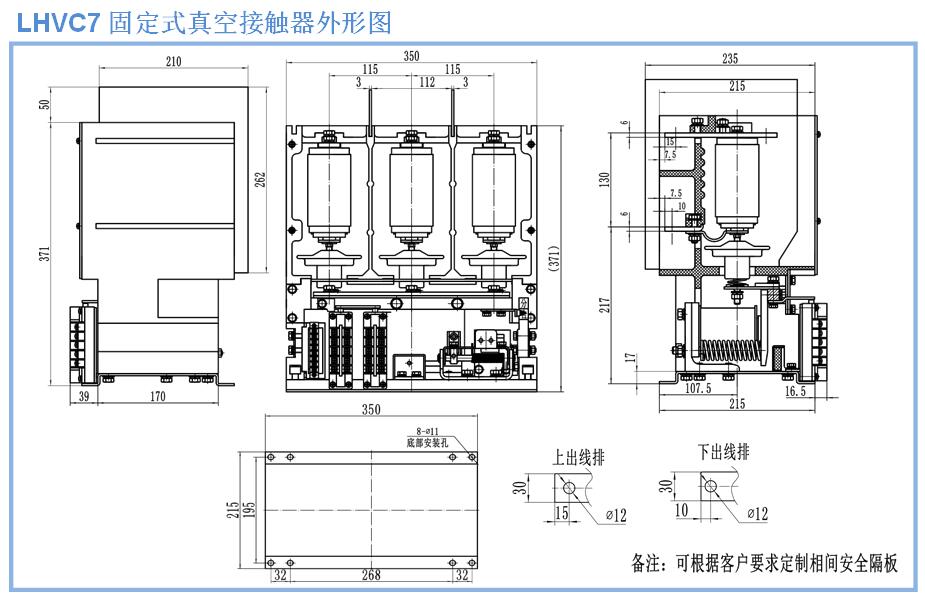

LHVC7真空接触器外形及尺寸图

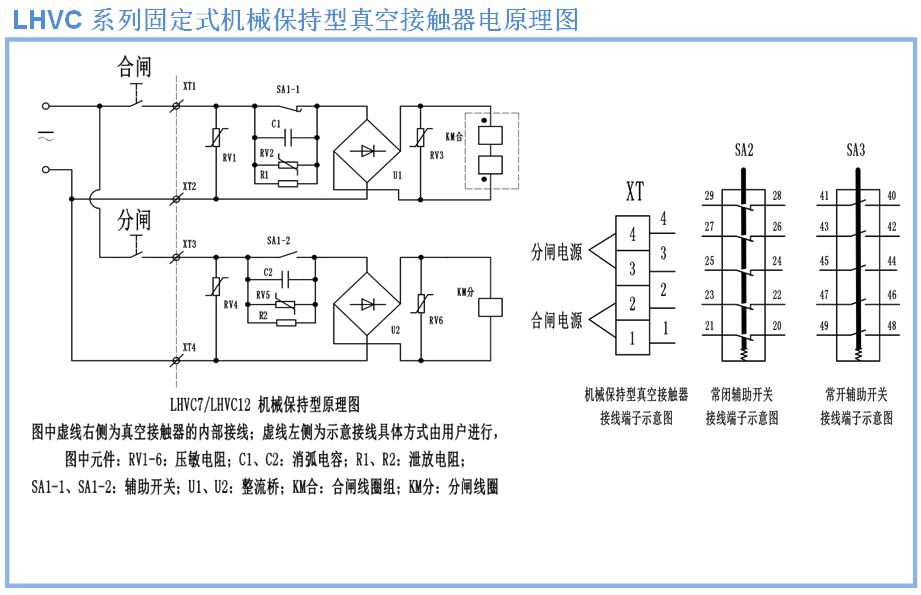

LHVC7/LHVC12机械保持型二次控制原理图

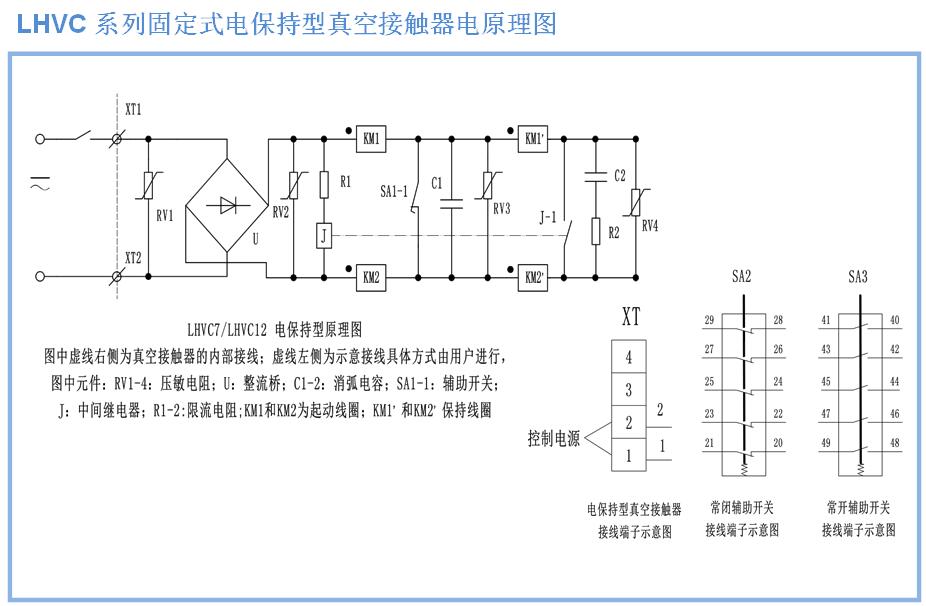

LHVC7/LHVC12电保持型二次控制原理图

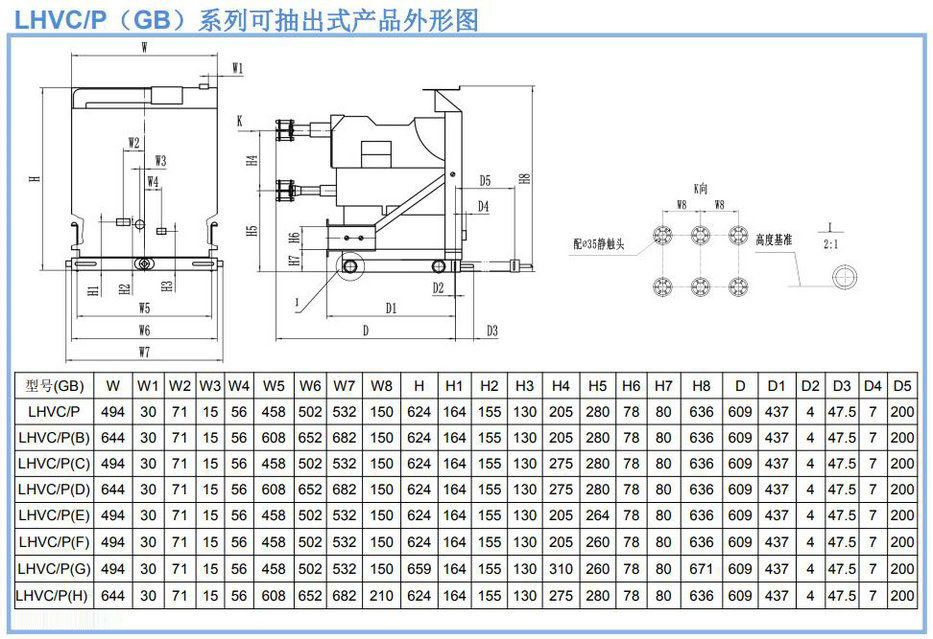

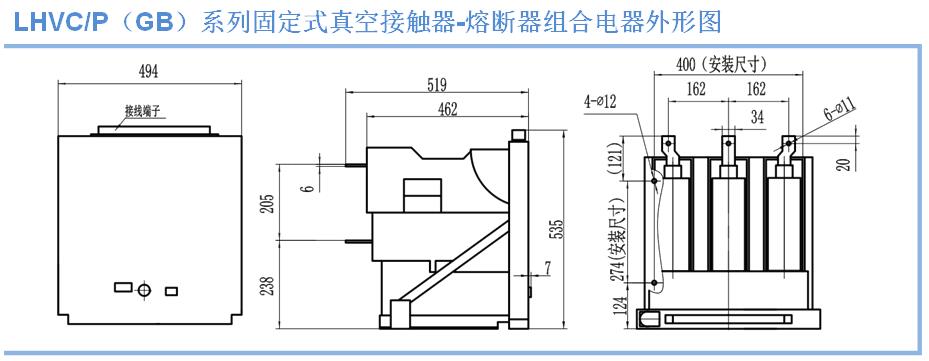

LHVCP12真空接触器外形及尺寸图

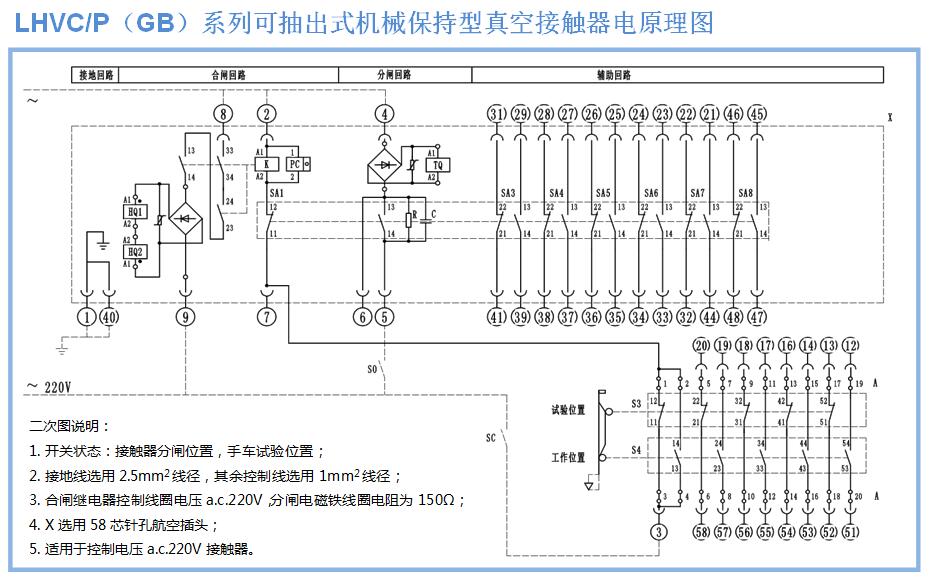

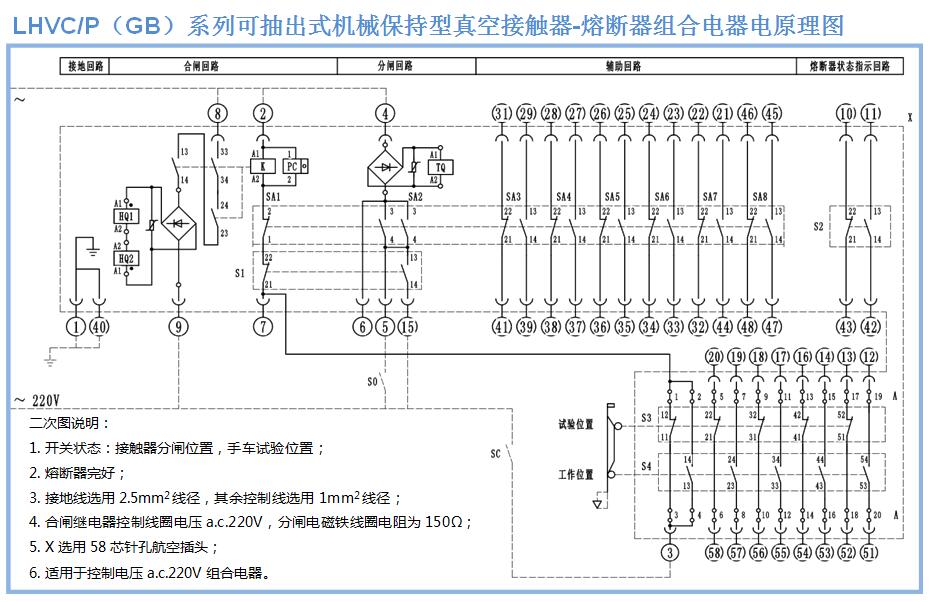

LHVCP12机械保持型二次控制原理图

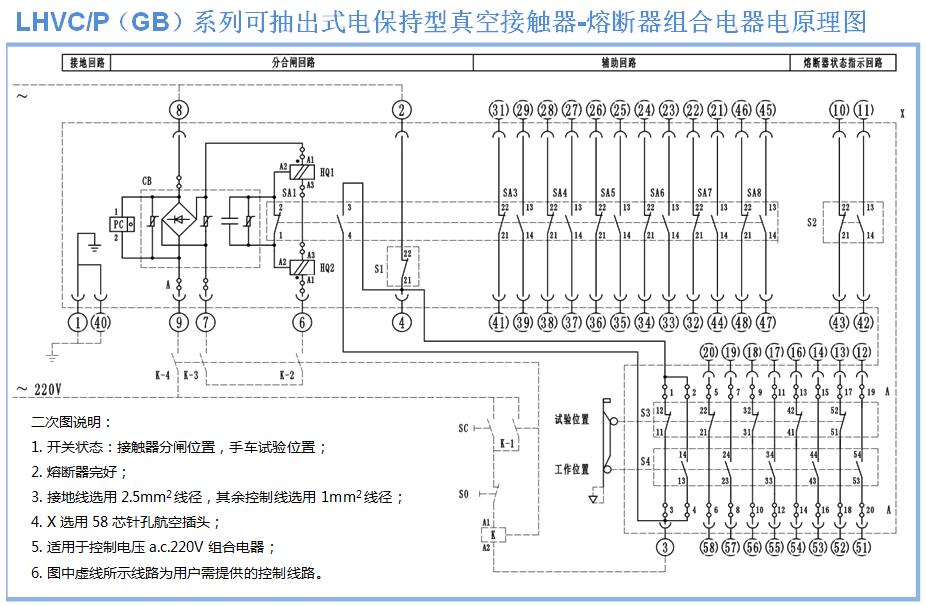

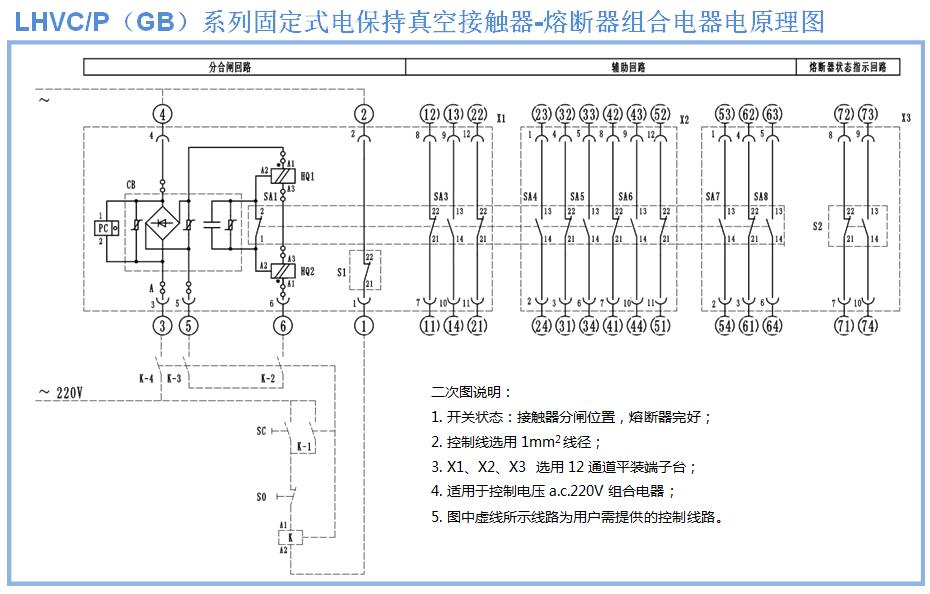

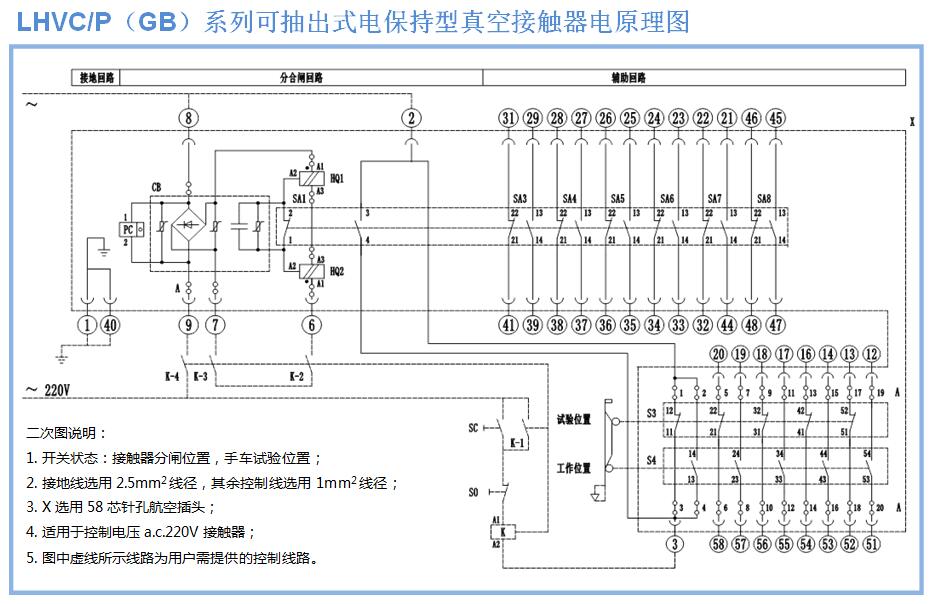

LHVCP12电保持型二次控制原理图




符号

名称

作用

符号

名称

作用

SA

辅助开关

电路切换

X

航空插座

控制线汇总

S3

试验位置限位开关

电路切换

A

接线端子

连接电器元器件

S4

工作位置限位开关

电路切换

K

合闸继电器

控制接触器合闸

S1、S2

熔断器状态开关

熔断器状态检查

TQ

分闸电磁铁

控制接触器分闸

HQ1、HQ2

合闸线圈

接触器合闸元件

SC

合闸控制按钮或开关

用户控制接触器合闸

CB

控制电源盒

提供整流元件

SO

分闸控制按钮或开关

用户控制接触器分闸

PC

计数器

记录接触器操作次数












注:为改进产品,本产品的规格、额定值及尺寸若有变更,恕不另行通告。
