LHCKJ50-160A/1140V

(CCC认证)(单相路灯控制用)

名称

单位

数值



额定工作电压(Ue)

V

1140

额定工作电流(Ie)

A

80,125,160

额定频率(fr)

Hz

50

额定接通能力

A

12Ie(AC-4)

额定开断能力

A

10Ie(AC-4)

工频耐受电压

相对地

kV

4.2

真空断口

kV

10

雷电冲击耐受电压

kV

8

控制电路

额定电压(Us)

V

AC 220

额定功率(Ps)        电保持

VA

≤250/40(吸合/保持)

辅助电路

形式



1a

额定值



AC 380V/3A

控制电路、辅助电路对地工频耐受电压

kV

2

额定操作频率

长期

次/h

300

短期

次/h

2000

机械寿命

万次

30

电寿命

万次

10

机械特性

合闸时间

ms

≤200

固有分闸时间

ms

≤160

合闸弹跳

ms

≤10

净重

kg

1.3

 注:额定控制电压亦可按用户需要定制。

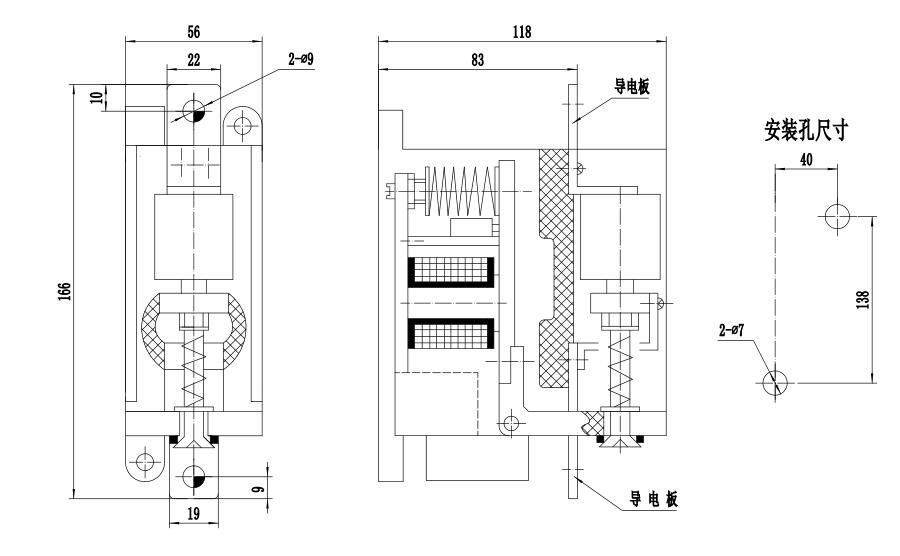

LHCKJ50结构图

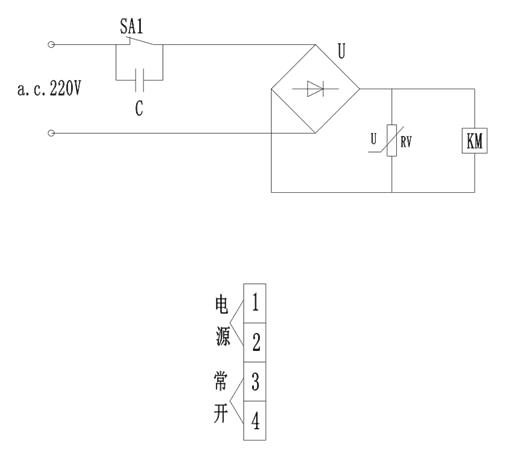

LHCKJ50-160A/1140V交流真空接触器接线图
