JCZ1-40.5/630A

名称

单位

数值



主电路

额定工作电压(Ue)

KV

40.5

额定工作电流(Ie)

A

630

额定频率(fr)

Hz

50

额定关合能力

A

10Ie (AC-4)

额定开断能力

A

8Ie (AC-4)

额定短时耐受电流

A

10Ie

额定峰值耐受电流

A

25Ie

额定短路持续时间

S

4

工频耐受电压

进线端相对地

kV

95

真空断口

kV

85

控制电路

额定电压

V

AC.或DC .110/220

额定功率(Ps)电保持

VA

≤1200/100 (吸和/保持)

辅助电路

形式



3NO+2NC

额定值



AC 380V/5A
DC 380V/1A

控制电路、辅助电路对地工频耐受电压

kV

2

额定操作频率

长期

次/h

120

短期

次/h

300

机械寿命

万次

3

电寿命

万次

3

机械特性

合闸时间

ms

≤200

分闸时间

ms

≤160

 注:1.额定控制电压亦可按用户需要定制。

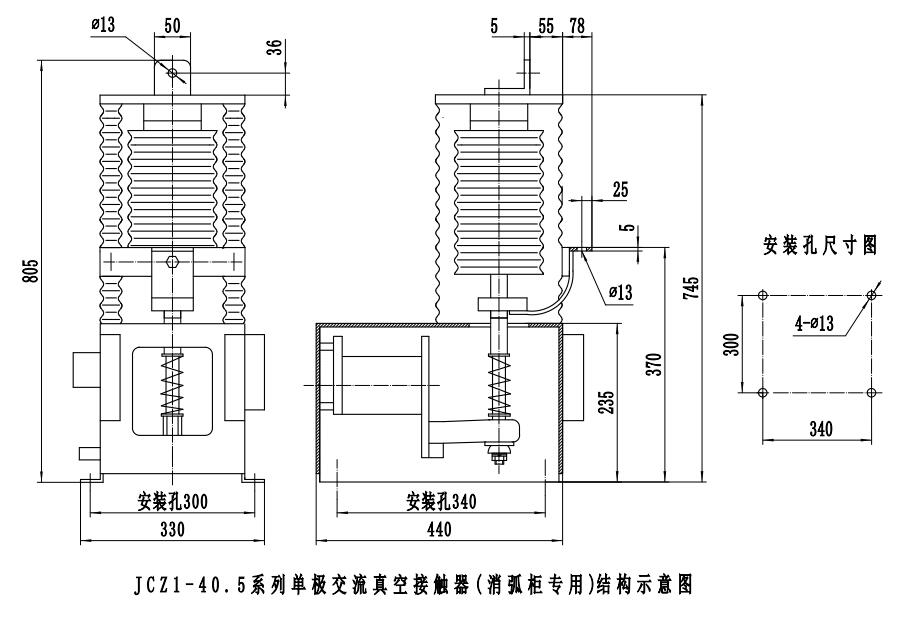

JCZ1—40.5/160/250/400/630系列真空接触器外形图
