LHVC20-630-3 系列交流真空接触器
LHVC24-160/250/400/630-3真空接触器


名称

单位

数值

主      电     路

额定工作电压(Ue)

kV

24

额定工作电流(Ie)

A

400、630

额定频率(fr)

Hz

50

额定关合能力

A

10Ie

额定开断能力

A

6Ie

额定短时耐受电流

A

10Ie

额定峰值耐受电流

A

25Ie

额定短路持续时间

s

4

雷电冲击耐受电压

KV

125

工频耐受电压

相间、相对地

kV

65

真空断口

kV

65

控制电路

额定电压(Us)

V

AC或DC. 220

额定功率

电保持

VA

≦2500/200(吸合/保持)

机械保持

≦2600/1000(合闸/分闸)

辅助电路

形式



4NO+4NC

额定值



AC 380V/5A, DC 380V/1A

控制电路、辅助电路对地工频耐受电压

kV

2

额定操作频率

长期

次/h

300

短期

600

电寿命

万次

10(AC-3)

机械寿命

电保持

万次

10

机械保持

机械特性

机械保持

合闸时间

ms

≦100

分闸时间

≦60

电保持

合闸时间

ms

≦200

分闸时间

≦160

三相不同期

ms

≦3

产品净重

kg

98

注 1:额定控制电压亦可按用户需要定制。

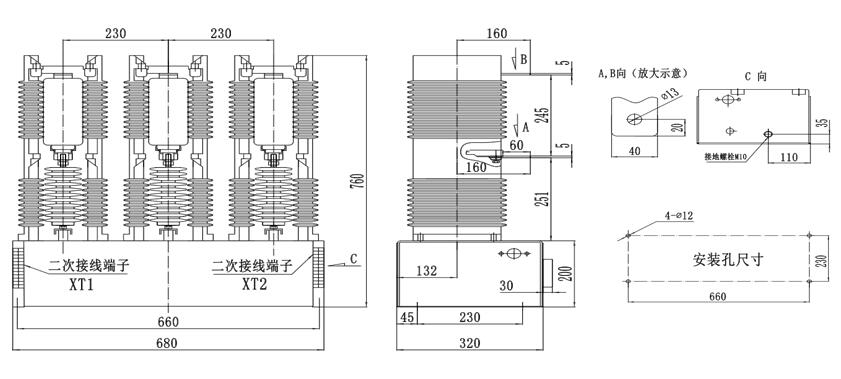

LHVC24-160/250/400/630-3真空接触器外形图
LHVC24-160/250/400/630-3真空接触器外形图

LHVC24-160/250/400/630-3真空接触器外形图
