LHJCZ3-3.6/D800/1000/1250
|
|
| |
|
名称 |
单位 |
参数 |
主电路 |
额定工作电压 (Ue) |
kV |
3.6 |
额定工作电流 (Ie) |
A |
800,1000,1250 |
额定频率(fr) |
Hz |
50~60 |
额定关合能力 |
A |
4Ie（AC-2） |
额定开断能力 |
A |
4Ie（AC-2） |
额定短时耐受电流 |
A |
6 Ie |
额定短路持续时间 |
s |
4 |
额定峰值耐受电流 |
A |
15 Ie |
工频耐受电压 |
相间、相对地 |
KV |
18 |
真空断口 |
KV |
18 |
控制电路 |
额定电压 (Us)1 |
V |
AC.or DC.110/220 |
额定功率 (Ps) |
电保持 |
VA |
≯1000/100(吸合/保持) |
≯900/600 (合闸/分闸) |
机械保持 |
辅助电路 |

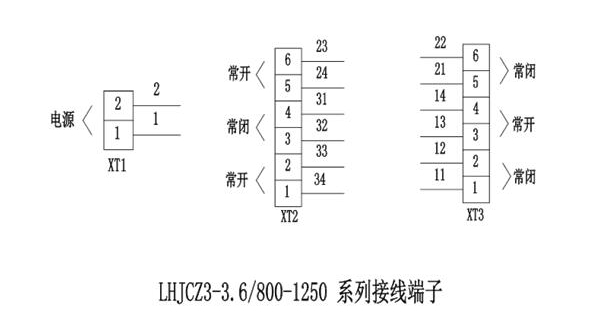

形式 |
|
3a + 3b |
额定值 |
|
380V/AC.5A or DC.1A |
控制电路,辅助电路对地工频耐电 |
KV |
2 |
额定操作
频率 |
长期 |
次/ h |
300 |
短时 |
600 |
机械寿命 |
万次 |
100 |
电寿命 |
万次 |
25(AC-1)；10(AC-2) |
注 1：额定控制电压亦可按用户需要定制；
2：对于机械保持型式每 30 万次需更换锁扣机构 |
机械特性 |
开距 |
mm |
3±0.5 |
超程 |
mm |
1.5±0.5 |
合闸时间 |
ms |
≤200 |
固有分闸时间 |
ms |
≤160（电保持） |
≤60（机械保持） |
三相不同期 |
ms |
≤3 |
合闸弹跳 |
ms |
≤10 |
主电路电阻 |
μΩ |
≤100 |
主触头工作压力 |
N |
≥100 |
|
| |
|
|
|
|
| |
|
