LHJCZ33-12D(J)Y/D400-6.3T(D)

LHJCZ33真空接触器


该产品是额定12kV/400A,相间距为150mm,极间距为275mm,电保持或机械保持的移开式真空接触器,该产品装配于800mm宽的柜子。



名称

单位

数值



额定工作电压(Ue)

kV

7.2

12

额定工作电流(Ie)

A

400

400

额定频率(fr)

Hz

50

额定关合能力

A

10Ie

额定开断能力

A

8Ie

额定短时耐受电流

kA

6.3

额定峰值耐受电流

kA

16

额定短路持续时间

s

4

工频耐受电压

相间、相对地

kV

32

42

真空断口

kV

32

42

雷电冲击耐受电压

kV

60

75

控制
电路

额定电压(Us)

V

AC或DC.110/220

额定功率(Ps)

电保持

VA

≤1000/100(吸合/保持)

机械保持

VA

≤900/350(合闸/分闸)

辅助电路

形式



6a+6b

额定值



AC 220V/5A

控制电路、辅助电路对地工频耐受电压

kV

2

额定操作频率

长期或机械保持型

次/h

300

短期

次/h

600

机械寿命

万次

30

电寿命

万次

10

合闸时间

ms

≤150

机械
特性

固有分闸时间

ms

≤150(电保持)

≤60(机械保持)

三相不同期

ms

≤3

合闸弹跳

ms

≤6

注:额定控制电压亦可按用户需要定制。

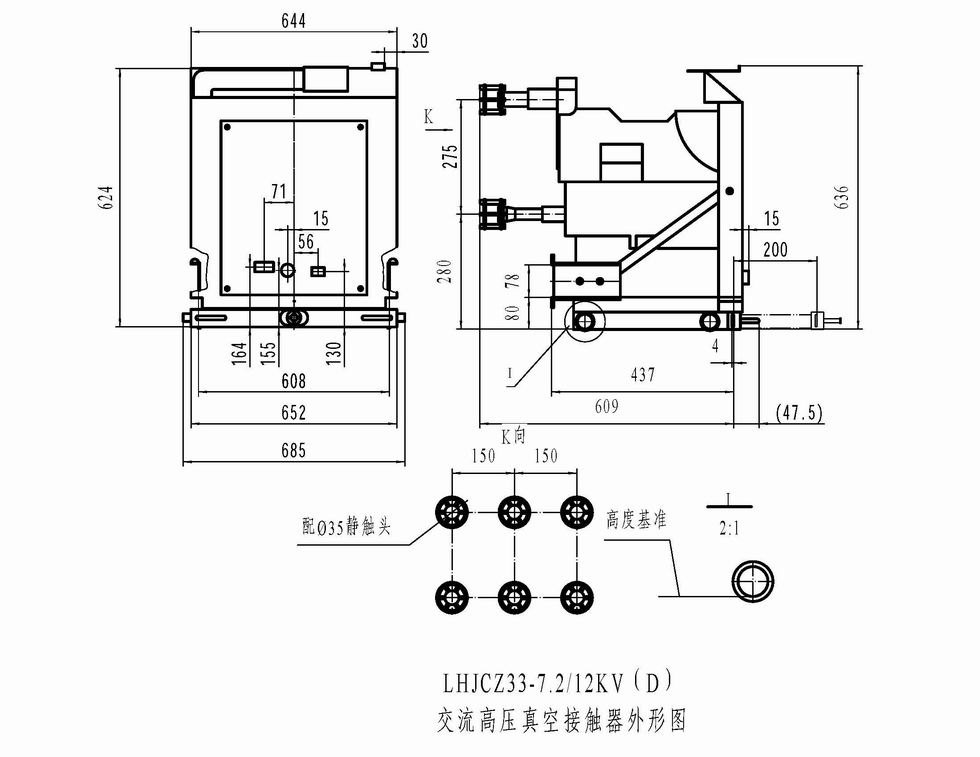

外形及安装尺寸图
lhjc33-7.2/12(D)系列交流高压真空接触器
