JCZ1-12/D630-6.3(G)


名称

单位

数值



额定工作电压(Ue)

kV

12

额定工作电流(Ie)

A

630

额定频率(fr)

Hz

50

额定关合能力

A

10Ie(AC-4)

额定开断能力

A

8Ie(AC-4)

额定短时耐受电流

A

10Ie

额定峰值耐受电流

A

25Ie

额定短路持续时间

s

4

工频耐受电压

相对地

kV

42

真空断口

kV

42

雷电冲击耐受电压

kV

75

控制电路

额定电压(Us)

V

AC或DC110/220

额定功率(Ps)电保持

VA

≤1000/100(吸合/保持)

辅助电路

形式



3a+2b

额定值



AC380V/5A
DC380V/1A

控制电路、辅助电路对工频耐受电压

kV

2

额定操作频率

长期

次/h

300

短期

次/h

600

机械寿命

万次

30

电寿命

万次

10

机械特性

合闸时间

ms

≤200

固有分闸时间

ms

≤160

三相不同期

ms

≤3

合闸弹跳

ms

≤15

 注:额定控制电压亦可按用户需要定制。

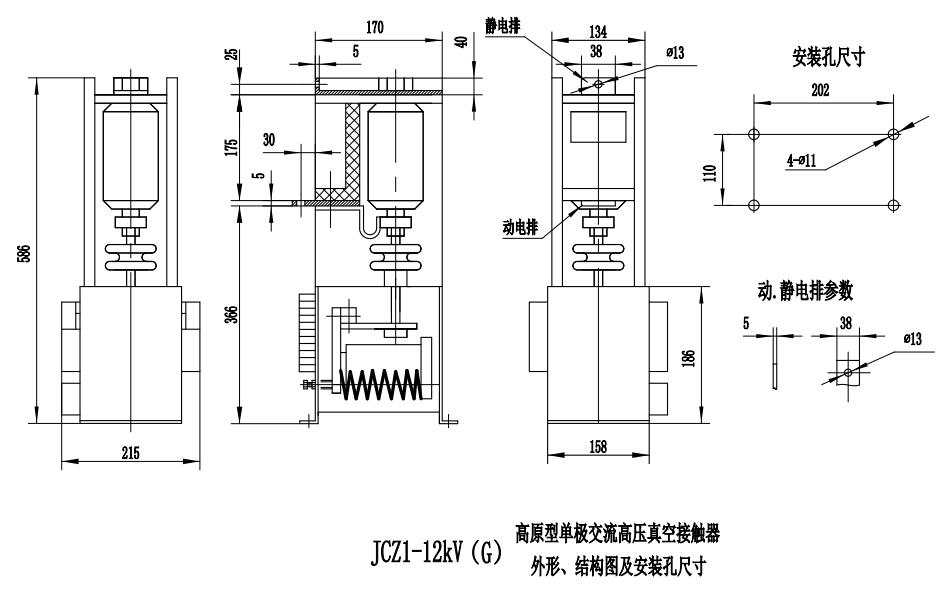

外形及安装尺寸图
jcz1-12真空接触器

jcz1-12真空接触器
