LHJCZR2-7.2D(J)Y/315-40T□(C)


该产品是额定7.2kV/315A,相间距为150mm,极间距为275mm,极间距加高的带高压熔断器的移开式真空接触器-熔断器组合电器。该产品装配于650mm宽的柜子。


名称

单位

数值

额定工作电压 (Ue)

kV

7.2

额定工作电流 (Ie) (取决于熔断器)

A

≤315

额定频率 (fr)

Hz

50

额定关合能力

A

10Ie

额定开断能力

A

8Ie

额定短时耐受电流

kA

6.3

额定峰值耐受电流

kA

40

额定短路持续时间

s

4

额定预期短路开断电流 (取决于熔断器)

kA

≤40

额定预期短路关合电流

kA

100

交接电流

A

3150

工频耐受电压

相间、相对地

kV

32

真空断口

kV

32

雷电冲击耐受电压

kV

60

控制电路

额定电压 (Us)

V

AC or DC. 110/220

额定功率 (Ps)

电保持

VA

≤1000/100 (吸合/保持)

机械保持

VA

≤900/350 (合闸/分闸)

辅助电路

形式



6a+6b

额定值



AC200V/5A

控制电路、辅助电路对地工频耐受电压

kV

2

额定操作频率

长期或机械保持型

次/h

300

短期

次/h

600

机械寿命

万次

30

电寿命

万次

10

合闸时间

ms

≤150

机械特性

固有分闸时间

ms

≤150(电保持)

≤60(机械保持)

三相不同期

ms

≤3

合闸弹跳

ms

≤6

注:额定控制电压亦可按用户需要定制

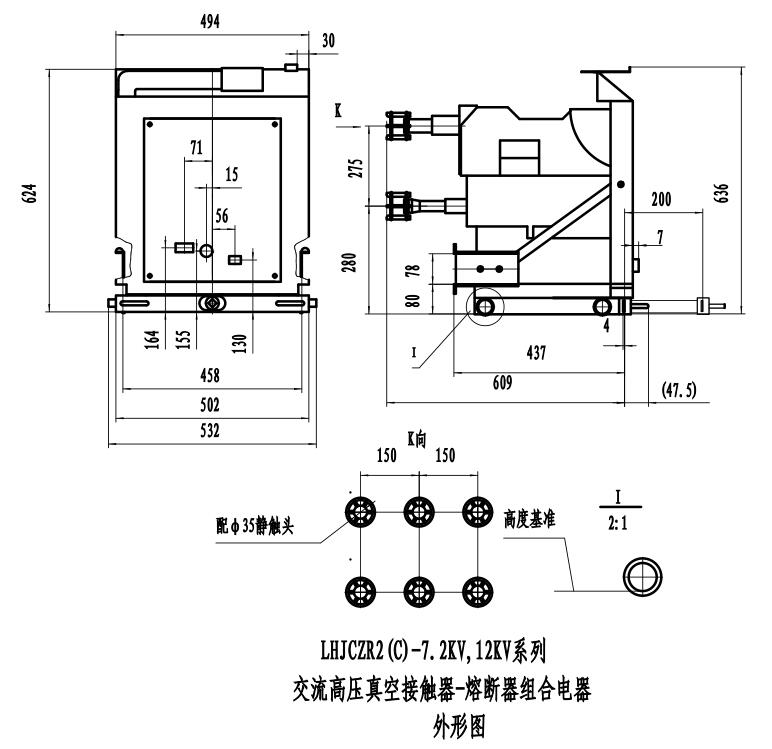

外形及安装尺寸图
LHJCZR2-7.2,12KV(C)交流高压真空接触器-熔断器组合电器
