CKJ7-1600/1140-B ( CCC认证 )



名称

单位

数值

电路

额定工作电压(Ue)

V

1140

额定工作电流(Ie)

A

1600

额定频率(fr)

Hz

50

额定接通能力

A

4 Ie (AC-2)

额定分断能力

A

4 Ie (AC-2)

工频耐受电压

相间、相对地

kV

4.2

真空断口

kV

10

雷电冲击耐受电压

kV

8

控制电路

额定电压

V

AC.220/380

DC.110/220

额定功率(Ps)

电保持

VA

≤1000/100(吸合/保持)

机械保持

≤900/600(分闸/合闸)

辅助电路

形式



3a+3b

额定值



AC 380V/5A

DC380V/1A

控制电路、辅助电路对地工频耐受电压

kV

2

额定操作频率

长期或机械保持型

次/h

300

短期

次/h

600

机械寿命

万次

30

电寿命

万次

10

机械特性

合闸时间

ms

≤200

固有分闸时间

ms

≤160

合闸弹跳

ms

≤10

注:1.控制电压亦可按用户需要定制。

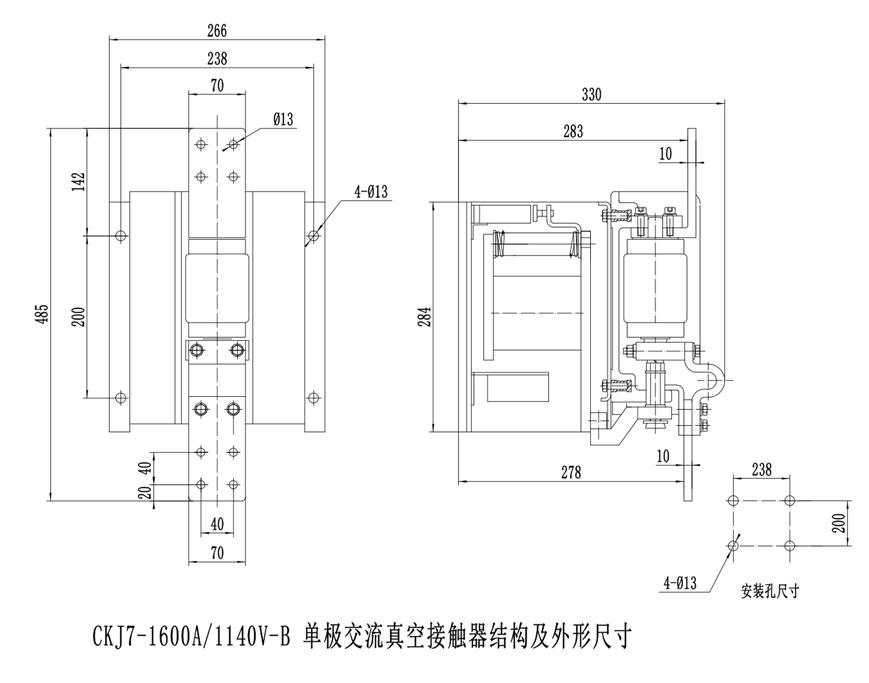

CKJ7大电流系列安装尺寸

ckj7-1600/1140-B真空接触器_无锡市蓝虹电子有限公司_两极交流真空接触器结构与外形尺寸
