CKJ5-400A/1140V ( CCC认证 )



名称

单位

数值

额定工作电压(Ue)

V

1140

额定工作电流(Ie)

A

400

额定频率(fr)

Hz

50

额定接通能力

A

12Ie (AC-4)

额定分断能力

A

10Ie (AC-4)

工频耐受电压

相间、相对地

kV

4.2

真空断口

kV

10

雷电冲击耐受电压

kV

8

控制电路

额定电压

V

AC 220

额定功率(Ps)电保持

VA

≤600/50 (吸合/保持)

辅助电路

形式



4a+3b

额定值



AC 380V/5A

控制电路、辅助电路对地工频耐受电压

kV

2

额定操作频率

长期

次/h

600(AC-3), 300(AC-4)

短期

次/h

2000

机械寿命

万次

30

电寿命

万次

6

机械特性

合闸时间

ms

≤200

固有分闸时间

ms

≤160

3相不同期

ms

≤3

合闸弹跳

ms

≤10

净 重
kg
11

  注:额定控制电压亦可按用户需要定制。

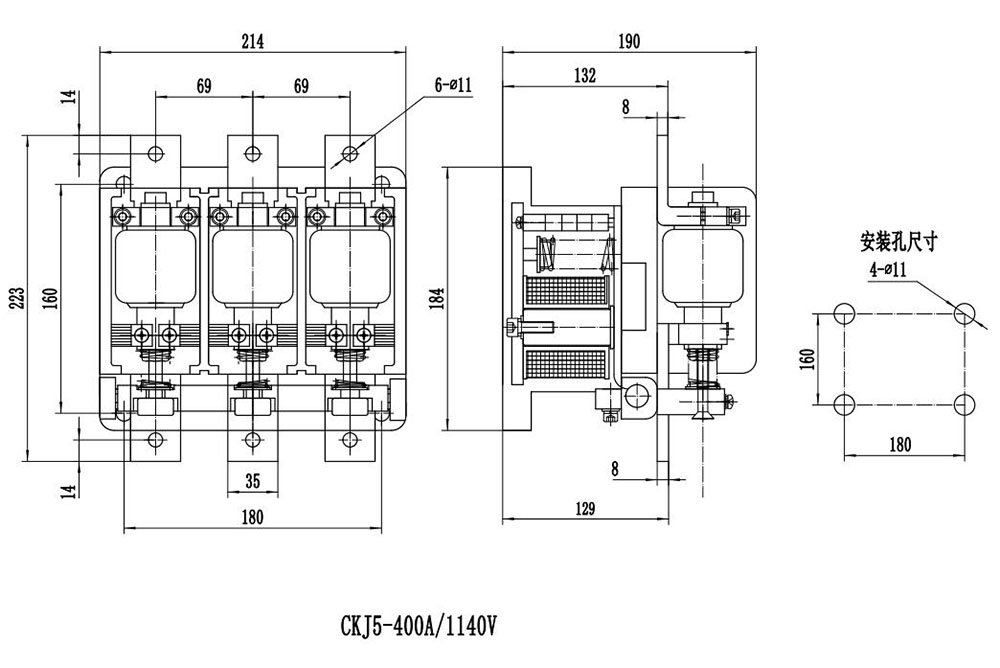

CKJ5-400/1140V真空接触器

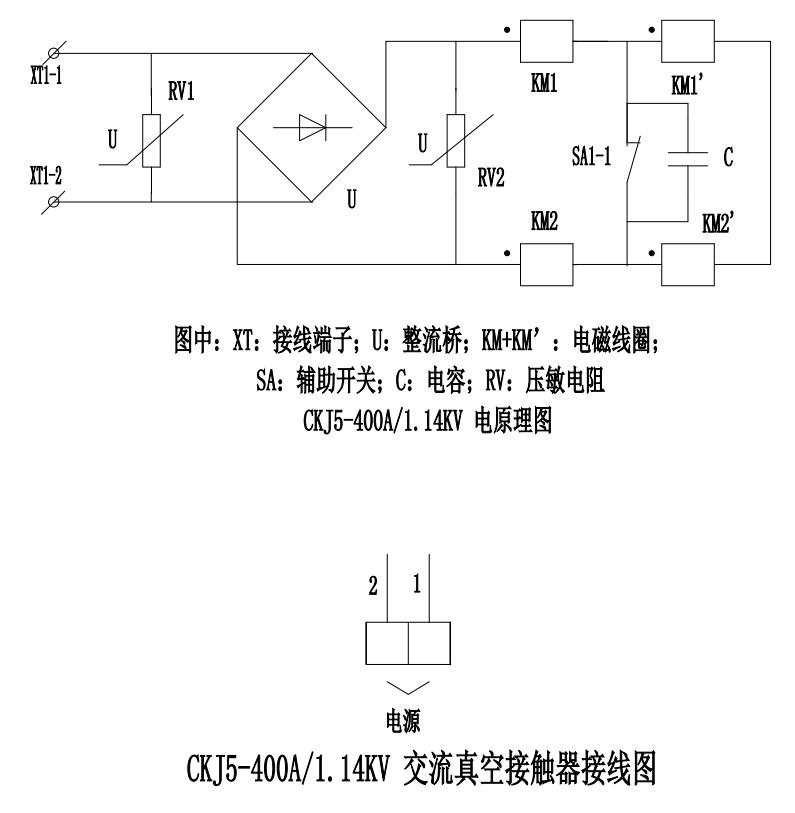

CKJ5-400A/1140V交流真空接触器接线图
