CKJ313-630A/1140V
( CCC认证 )

ckj313


名 称

单 位

数 值

额定工作电压(Ue)

V

1140

额定工作电流(Ie)

A

630

额定频率(fr)

Hz

50

额定接通能力

A

10 Ie (AC-3)

额定分断能力

A

8 Ie (AC-3)

工频耐受电压

相间、相对地

kV

4.2

真空断口

kV

10

雷电冲击耐受电压

kV

8

控制电路

额定电压

V

AC 220/380

额定功率(Ps)

电保持

VA

≤900/50(吸合/保持)

辅助电路

形式



3a+3b

额定值



AC 380V/5A

控制电路、辅助电路对地工频耐受电压

kV

2

额定操作频率

长期

次/h

600(AC-3),300(AC-4)

短期

次/h

2000

机械寿命

万次

30

电寿命

万次

10(AC-3), 6(AC-4)

机械特性

合闸时间

ms

≤200

固有分闸时间

ms

≤160

三相不同期

ms

≤3

合闸弹跳

ms

≤10

  注:控制电压亦可按用户需要定制。

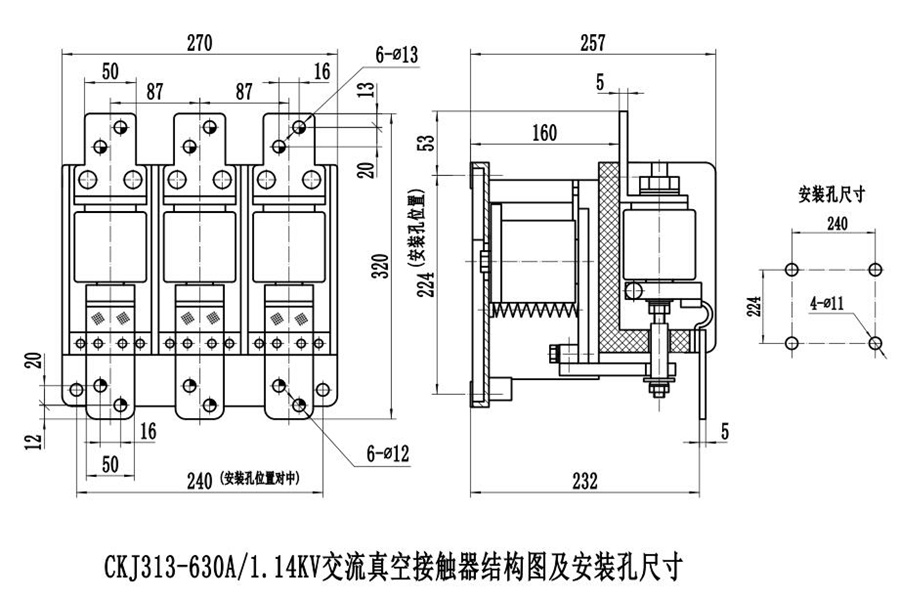

CKJ313-630真空接触器结构图及安装尺寸图

外 形 图
CKJ313-630真空接触器结构图及安装尺寸图
