VCS系列真空接触器
VCS系列真空接触器



VCS系列真空接触器是无锡市蓝虹公司针对国际高端客户精心设计、制作的精品真空接触器。
该产品体积小、易于安装、参数高并适用于大负载及频繁操作的场合。
VCS系列真空接触器可针对客户特定需求定制各功能单元,实现个性化功能体验。

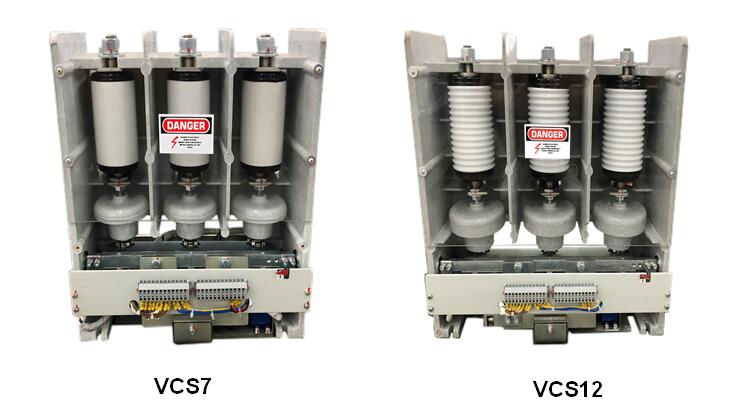

vcs7/vcs12真空接触器

  VCS系列真空接触器参数表

名称

单位

数值



主电路

额定工作电压(Ue)

KV

7.2

12

额定工作电流(Ie)

A

630

额定频率(fr)

Hz

50~60

额定关合能力

A

10Ie (AC-4)

额定开断能力

A

8Ie (AC-4)

额定短时耐受电流

A

10Ie

额定峰值耐受电流

A

25Ie

额定短路耐受时间

S

4

工频耐受电压

相间、相对地

kV

32

42

真空断口

kV

32

42

雷电冲击耐受电压

kV

60

75

控制电路

额定电压

V

AC或DC.110/220

额定功率(Ps)

电保持

VA

≤1000/100 (吸和/保持)

机械保持

≤900/600(合闸/分闸)

辅助电路

形式



3a+3b

额定值



AC 380V/5A,DC380V/1A

控制电路、辅助电路对地工频耐受电压

kV

2

额定操作频率

长期

次/h

300

短期

次/h

600

机械寿命 *

万次

100

电寿命

万次

25(AC-3), 10(AC-4)

* 建议每25万次更换辅助开关及分闸装置

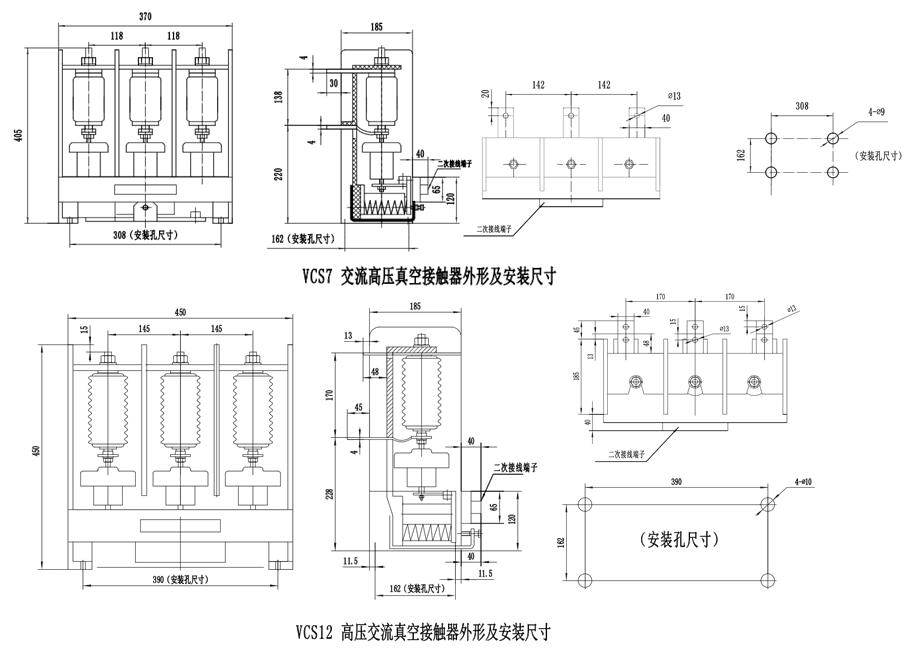

vcs真空接触器外形及尺寸图
