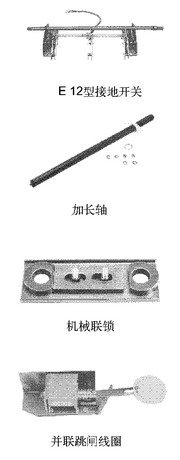

E12型接地开关
接地开关动作原理为通过旋转接地刀轴，使其上的弹簧受压缩得到弹性势能，当通过临界点时，弹簧释放，带动接地刀快速旋转，使其分闸或合闸。接地开关为可选件，可直接安装于负荷开关本体或熔断器座上，并应与机械联锁机构配合，实现与负荷开关本体的互锁。
加长轴
加长轴安装于负荷开关左侧。通过它，可以在负荷开关左侧操作A 、K 操作机构，电动操作机构也可安装在加长轴上，当负荷开关或组合电器带接地开关时，机械联锁机构也应安装在加长轴上。
机械联锁
机械联锁机构用于接地开关与负荷开关本体之间的联锁。它有三个规格，分别适用于接地开关直接安装于负荷开关本体上，及对应两种不同长度熔断器时，接地开关安装于熔断器座上所要求的联锁。
并联跳闸线圈
并联跳闸线圈用于A型操作机构的电动跳闸，以实现负荷开关的电动分闸。其电源输人端应串联人-开关本体上的动合（常开）辅助触点（主开关合闸后，触点闭合），这样可使负荷开关处于合闸状态时，线圈才能通电分闸，负荷开关处于断开状态时，线圈无法通电操作。
|
