工作原理
NAL12/NALF12 负荷开关本体由底座、静触头座、动触头及动触头座等组成。

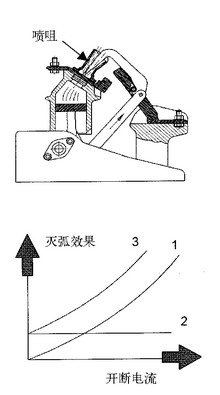

静触头座（绝缘子）内部是一个活塞腔，并配装活塞，活塞杆与主轴联接，当主轴旋转带动动触头分闸时，活塞也被带动，并与动触头同步运动沿活塞腔向上压气，被压出的气体从喷咀喷出，形成快速纵向吹弧气流，即压气灭弧，如左图所示。压气灭弧作用与开断电流大小无关，只与机械运动特性有关，如左图曲线2 所示。
喷咀材料为高温产气材料，当遇到由电弧产生的高温时，材料表面将气化，在瞬间产生大量气体，并在短时间内聚集在喷咀狭小的空间内，产生很大的气压，起到了有效的灭弧作用，即产气灭弧。产气灭弧作用大小与开断电流的大小成近似正比例关系，即：开断电流愈大，产生的温度愈高，喷咀产生的气体愈多，气体压强愈高，产气灭弧作用愈大，如左图曲线1 所示。实际开断电流时，灭弧由活塞压气和喷咀产气共同完成，如左图曲线3 所示。由此可见，在开断小电流时以压气灭弧为主，开断大电流时以产气灭弧为主。
