NAL12 / NALF12系列负荷开关 (IEC标准) (ABB特许制造)
NAL12负荷开关图片
NAL12
点击放大
NALF12

NAL12型负荷开关、NALF12型负荷开关-熔断器组合电器可加装接地开关 (IEC标准),技术参数表:


   NAL/NALF技术参数(执行标准:IEC60129,60265,60694)

额定电压

KV

12

17

24

36

额定频率

Hz

50/60

50/60

50/60

50/60

额定电流

A

630

630

630

630

额定雷电冲击耐受电压

相间及对地

KV

75

95

125

170

断口间

KV

85

110

145

195

额定1min工频耐受电压

相间及对地

KV

42

45

55

80

断口间

KV

42

60

70

88

额定短路关合电流(峰值)

KA

67

50

50

50

额定峰值耐受电流

KA

82

82

82

66

短时耐受电流

KA/S

31.5/1

25/2

20/3

31.5/1

25/2



31.5/1

25/2

16/3



25/2



额定有功负载开断电流

A

630

630

630

630

额定闭环开断电流

A

150

45

80

50

额定电缆充电开断电流

A

16

16

16

16

主回路电阻

μΩ

≤105

≤105

≤105

≤105

相间中心距

mm

150/170/210

170/210

235/275

360

组合电器最大熔断器电流

A

125

125

80

40

组合电器主回路电阻

μΩ

≤250

≤250

≤250

≤250

组合电器额定短路开断电流

KA

31.5

31.5

31.5

31.5

组合电器额定短路关合电流(峰值)

KA

80

80

80

80

组合电器额定转移电流

A

1600

1600

900

300

最大操作力矩

负荷开关,配用K型单弹簧操作机构

合闸

Nm

≤120

≤120

≤120

≤120

分闸

Nm

≤120

≤120

≤120

≤120

组合电器,配用A型双弹簧储能操作机构

储能及合闸

Nm

≤120

≤120

≤120

≤120

分闸

Nm

≤3

≤3

≤3

≤3

轴转角

130

130

130

130

刚合速度

m/s

≥6

≥6

≥6

≥6

刚分速度

m/s

4.5~6

4.5~6

4.5~6

4.5~6

三相合闸不同期

ms

≤3

≤3

≤3

≤3

机械寿命

≥2000

≥2000

≥2000

≥2000

备注:根据实际使用要求,可提供手动,手动带分励,电动,电动带分励等多种操作方式。



   E型接地开关

额定电压

KV

12

17

24

36

额定峰值耐受电流

KA

62

40

38

66

短时耐受电流

KA/S

31.5/1

25/2

20/3

31.5/1

20/2

16/3

31.5/1

20/2

16/3

25/2

额定短路关合电流(峰值)

KA

62

40

38

50

合闸操作力矩

Nm

≤120

≤120

≤120

≤120

分闸操作力矩

Nm

≤120

≤120

≤120

≤120

机械寿命

≥2000

≥2000

≥2000

≥2000

相间中心距

mm

150/170/210

170/210

235/275

360



 NAL12系列技术外形图(IEC标准)
NAL12负荷开关带接地外形图

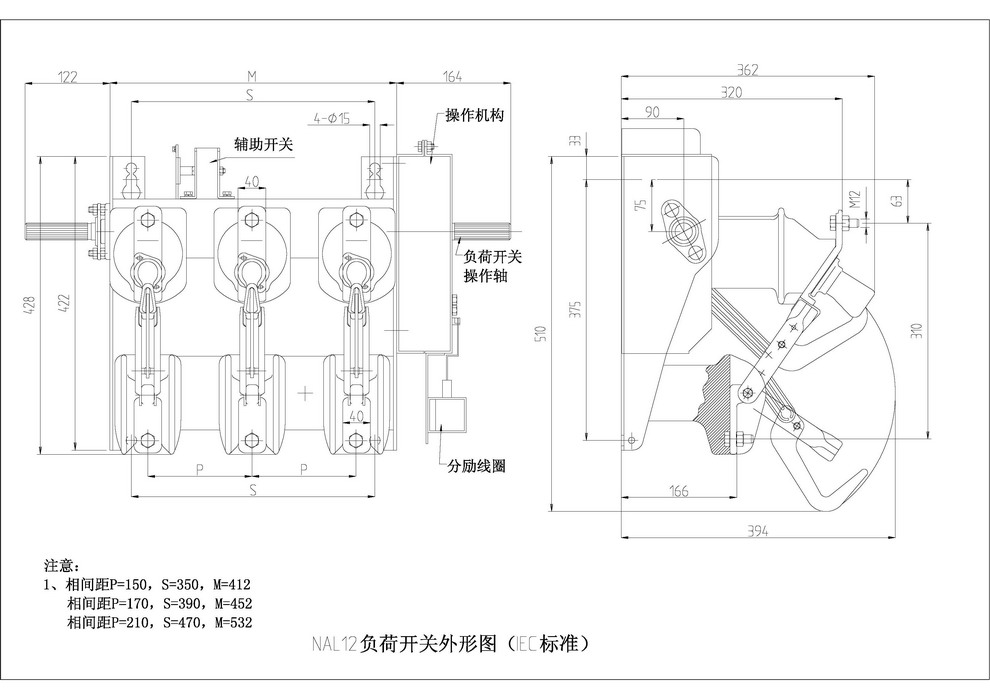

NAL12负荷开关外形图
NAL12负荷开关带接地外形图
NAL12负荷开关外形图

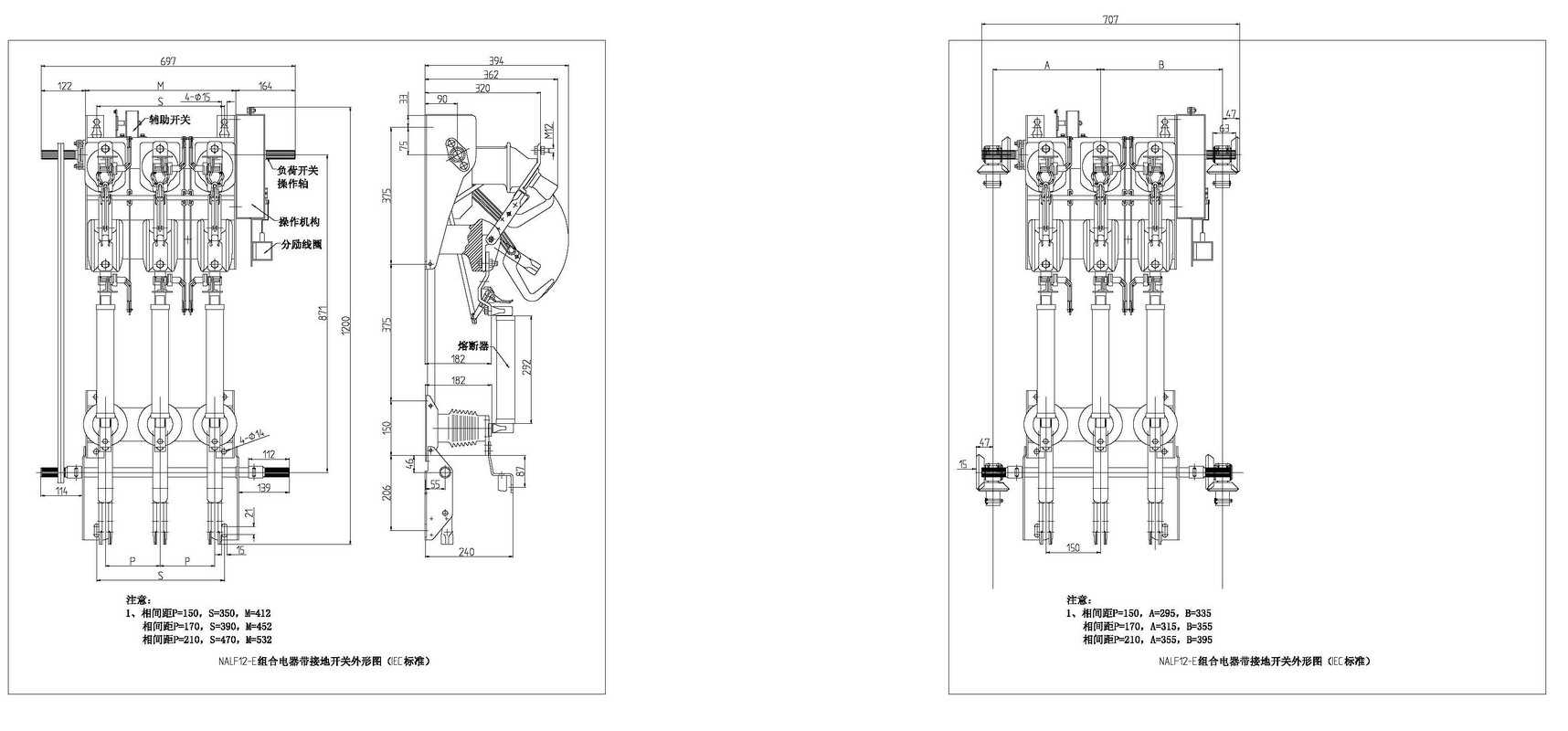

NALF12-E组合电器带接地外形图
NALF12组合电器外形图
NALF12-E组合电器带接地外形图
NALF12组合电器外形图
